Análise técnica: o que a sujeira dos carros da F1 na Turquia revela sobre suas aerodinâmicas?

Lentes do Motorsport.com captam detalhes interessantes sobre o fluxo de ar no Istanbul Park

Red Bull Racing R16 rear wing detail

Red Bull Racing R16 rear wing detail

Red Bull Content Pool

Disputado no Istamnbul Park no último domingo, o GP da Turquia revelou alguns segredos aerodinâmicos das equipes de Fórmula 1. O tempo chuvoso, aliás, acabou sendo responsável pela revelação de algumas soluções técnicas dos times da categoria.

A chuva e suas consequências permitiram a captura de imagens reveladores dos vórtices aerodinâmicos dos carros, de modo que é possível analisar o fluxo de ar e o consequente impacto no desgaste de pneus.

O editor recomenda:

Assim, a mistura da água das precipitações e do óleo que ainda sai da pista recém-recapeada teve efeito similar ao da tinta flo-viz, permitindo a observação dos segredos aerodinâmicos das máquinas da F1.

Por isso, o Motorsport.com olhou atentamente a coleção das melhores imagens do fim de semana, o que permite a obtenção de mais conhecimento. É o que você confere abaixo na análise de Matt Somerfield.

Red Bull Racing RB16, sidepods

Red Bull Racing RB16, sidepods

Photo by: Andy Hone / Motorsport Images

A Red Bull é conhecida por suas proezas aerodinâmicas e a imagem acima mostra o quão bem o fluxo de ar passa pelos sidepods do RB16. Preste atenção na lateral do carro e atente para o 'rastro' de sujeira deixado pelo fluxo.

Mercedes-AMG F1 W11, detalhe

Mercedes-AMG F1 W11, detalhe

Photo by: Andy Hone / Motorsport Images

Na foto acima, o britânico Lewis Hamilton sai da Mercedes W11 como heptacampeão, mas o destaque fica para como o fluxo de ar se move pela superfície dos sidepods. Veja também como o design do halo tem impacto.

Ferrari SF1000

Ferrari SF1000

Photo by: Steven Tee / Motorsport Images

Já na imagem acima que retrata a controversa Ferrari SF1000 do piloto monegasco Charles Leclerc, pode-se ver o vórtex de ar formado embaixo do carro, conforme indicado pela seta vermelha.

McLaren MCL35

McLaren MCL35

Photo by: Steven Tee / Motorsport Images

No caso da McLaren MCL35 do britânico Lando Norris, o destaque fica para a parte traseira, na qual o fluxo de ar fica evidente no canto superior direito da asa, através do qual se consegue ver o efeito aerodinâmico, o que foi permitido pelas condições climáticas.

Renault F1 Team R.S.20, sidepods

Renault F1 Team R.S.20, sidepods

Photo by: Steven Tee / Motorsport Images

Acima, a imagem lateral da Renault RS20 do australiano Daniel Ricciardo mostra como os defletores laterais 'empurram' o fluxo de ar para baixo e ao redor dos sidepods, o que se comprova pelo 'rastro' de sujeira.

Williams FW43, sidepods

Williams FW43, sidepods

Photo by: Steven Tee / Motorsport Images

Aqui, a Williams FW43 do britânico George Russell se destaca não só pelo resíduo oleoso expelido da pista, mas também por alguma sujeira que parece ter grudado no carro. Tais 'sinais' mostram como a seção 'em rampa' de seu sidepod conduz o fluxo de ar para um ponto no assoalho onde a turbulência será captada novamente por outra estrutura aerodinâmica de fluxo de ar.

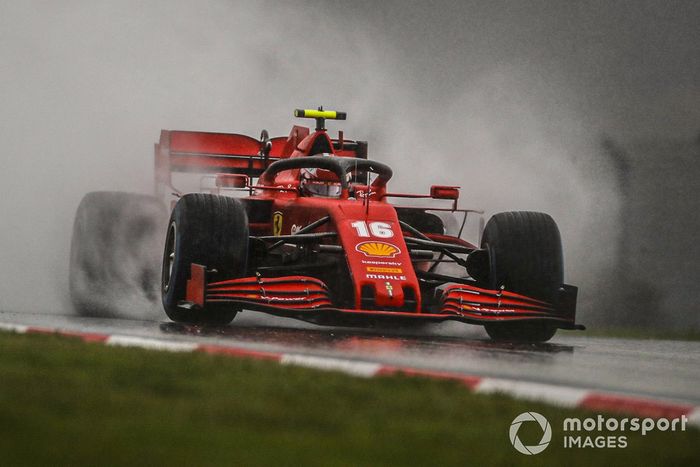

Charles Leclerc, Ferrari SF1000

Charles Leclerc, Ferrari SF1000

Photo by: Charles Coates / Motorsport Images

O spray da chuva dá uma ideia de como o fluxo de ar é empurrado 'para longe' do carro pelas várias superfícies aerodinâmicas. Isso, por sua vez, evita que o fluxo de ar vá para o assoalho, o que reduziria o desempenho.

GALERIA: Os carros 'sujos' na Turquia

Para mais imagens dos segredos do fluxo de ar revelados pelos carros na Turquia, veja abaixo uma galeria com imagens exclusivas do Motorsport Images.

Renault F1 Team R.S.20, sidepods

Renault F1 Team R.S.20, sidepods

Foto de: Andy Hone / Motorsport Images

Red Bull Racing RB16, sidepods

Red Bull Racing RB16, sidepods

Foto de: Andy Hone / Motorsport Images

Alex Albon, Red Bull Racing RB16

Alex Albon, Red Bull Racing RB16

Foto de: Charles Coates / Motorsport Images

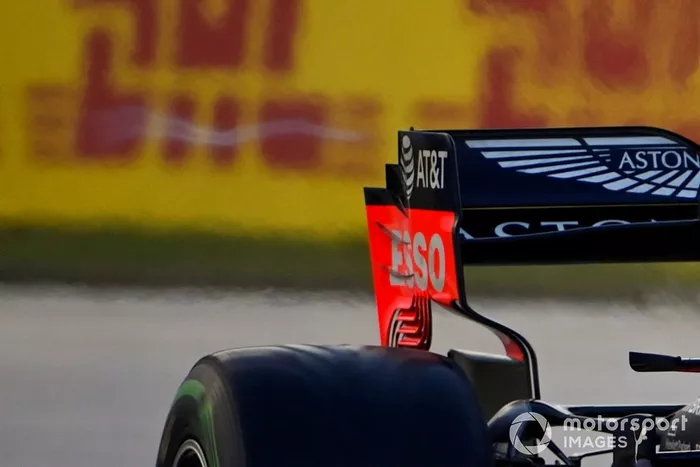

Red Bull Racing RB16 rear wing detail

Red Bull Racing RB16 rear wing detail

Foto de: Mark Sutton / Motorsport Images

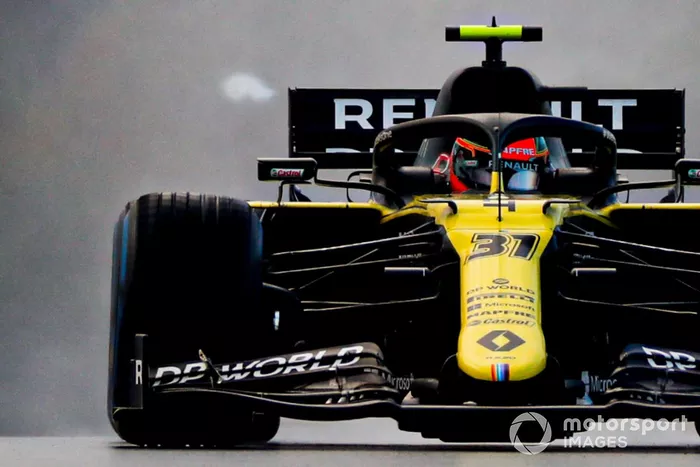

Esteban Ocon, Renault F1 Team R.S.20

Esteban Ocon, Renault F1 Team R.S.20

Foto de: Steven Tee / Motorsport Images

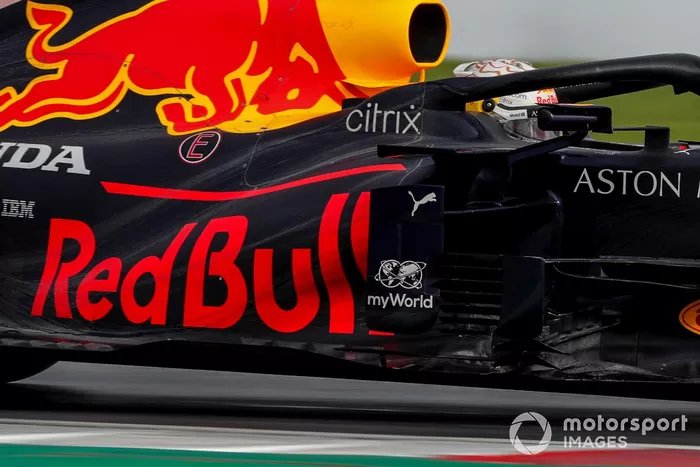

Max Verstappen, Red Bull Racing RB16

Max Verstappen, Red Bull Racing RB16

Foto de: Steven Tee / Motorsport Images

Renault F1 Team R.S.20 nose detail

Renault F1 Team R.S.20 nose detail

Foto de: Mark Sutton / Motorsport Images

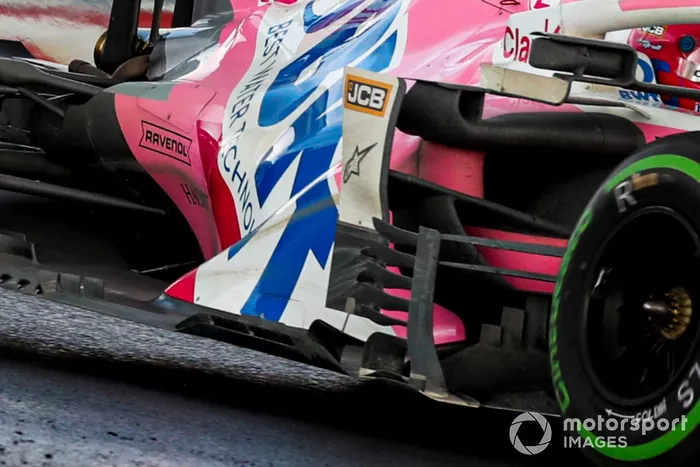

Racing Point RP20 sidepods detail

Racing Point RP20 sidepods detail

Foto de: Steven Tee / Motorsport Images

McLaren MCL35 sidepods detail

McLaren MCL35 sidepods detail

Foto de: Steven Tee / Motorsport Images

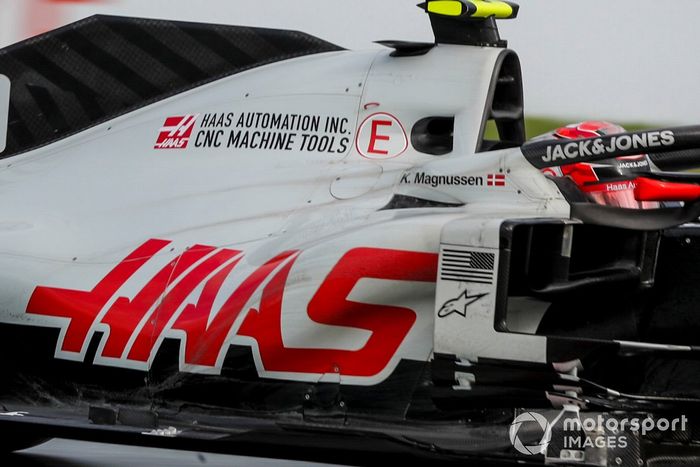

Haas VF-20 side detail

Haas VF-20 side detail

Foto de: Steven Tee / Motorsport Images

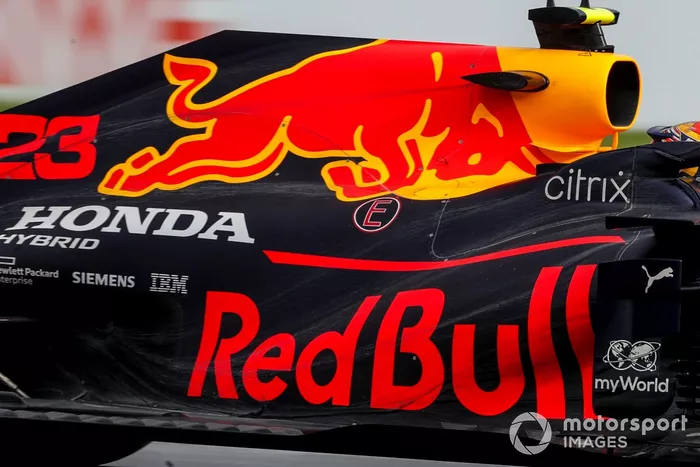

Red Bull Racing RB16 side detail

Red Bull Racing RB16 side detail

Foto de: Steven Tee / Motorsport Images

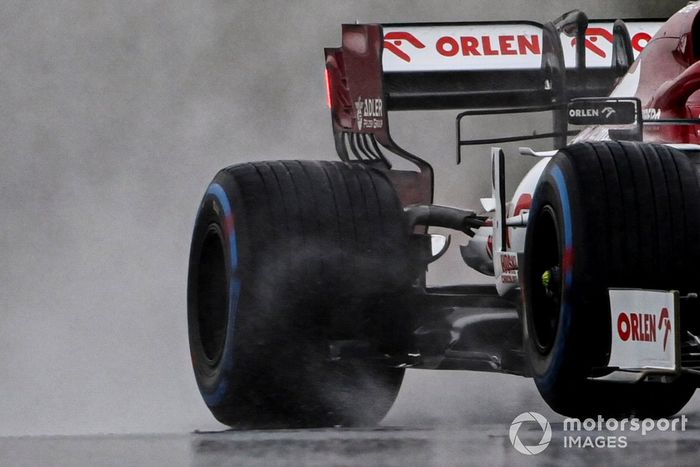

Alfa Romeo Racing C39 rear detail

Alfa Romeo Racing C39 rear detail

Foto de: Mark Sutton / Motorsport Images

Mercedes F1 W11 detail

Mercedes F1 W11 detail

Foto de: Mark Sutton / Motorsport Images

Red Bull Racing RB16 sidepods detail

Red Bull Racing RB16 sidepods detail

Foto de: Steven Tee / Motorsport Images

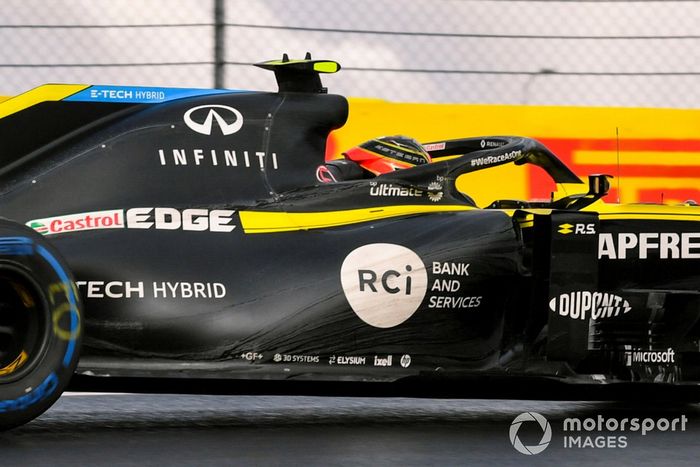

Renault F1 Team R.S.20 detail

Renault F1 Team R.S.20 detail

Foto de: Mark Sutton / Motorsport Images

Lewis Hamilton, Mercedes F1 W11 tyres lock-up

Lewis Hamilton, Mercedes F1 W11 tyres lock-up

Foto de: Steve Etherington / Motorsport Images

Mercedes F1 W11 front wing detail

Mercedes F1 W11 front wing detail

Foto de: Steve Etherington / Motorsport Images

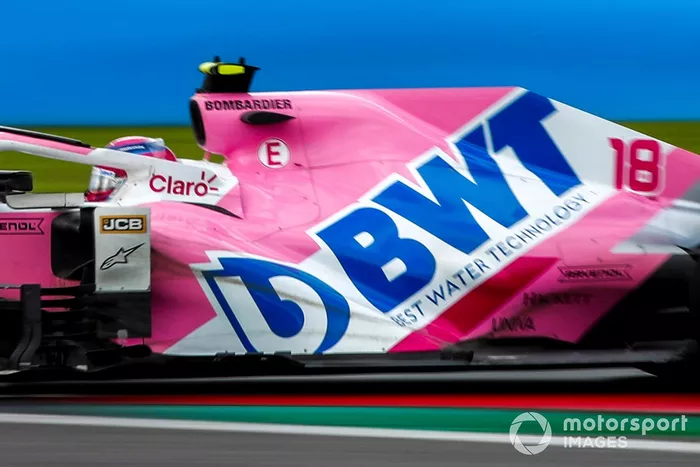

Racing Point RP20 detail

Racing Point RP20 detail

Foto de: Charles Coates / Motorsport Images

Mercedes F1 W11 detail

Mercedes F1 W11 detail

Foto de: Charles Coates / Motorsport Images

Lewis Hamilton, Mercedes-AMG F1 W11 tyres detail

Lewis Hamilton, Mercedes-AMG F1 W11 tyres detail

Foto de: Charles Coates / Motorsport Images

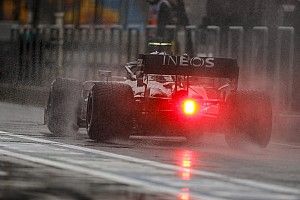

Valtteri Bottas, Mercedes F1 W11

Valtteri Bottas, Mercedes F1 W11

Foto de: Andy Hone / Motorsport Images

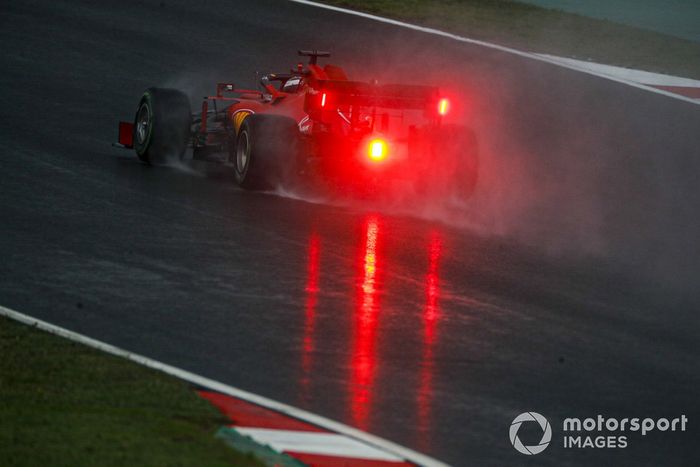

Sebastian Vettel, Ferrari SF1000

Sebastian Vettel, Ferrari SF1000

Foto de: Steven Tee / Motorsport Images

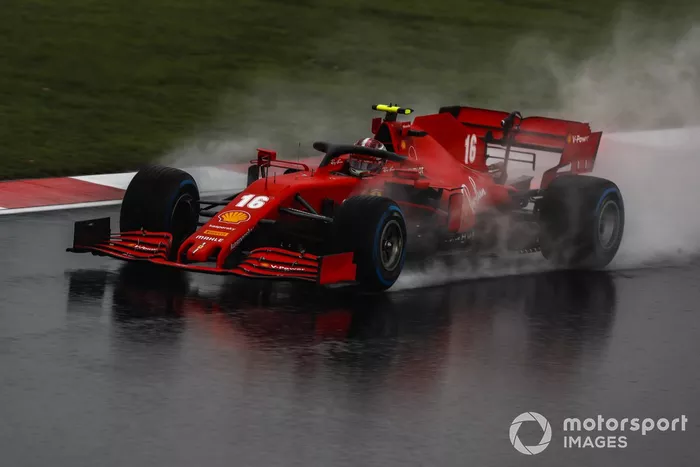

Charles Leclerc, Ferrari SF1000

Charles Leclerc, Ferrari SF1000

Foto de: Steven Tee / Motorsport Images

Charles Leclerc, Ferrari SF1000

Charles Leclerc, Ferrari SF1000

Foto de: Charles Coates / Motorsport Images
