F1: Veja as novas atualizações mostradas no final de semana da Bélgica

Vejam conosco os mais recentes desenvolvimentos técnicos para o GP da Bélgica em Spa-Francorchamps, cortesia de Giorgio Piola e Sutton Images

F1: Veja as novas atualizações mostradas no final de semana da Bélgica

O GP da Bélgica pode não ter ido adiante do modo como esperado, mas as equipes da Fórmula 1 planejavam trazer uma série de novidades para a 12ª etapa da temporada 2021, a primeira após a pausa de verão de três semanas.

A chuva foi um fator determinante ao longo de todo o final de semana, com os pneus intermediários e de chuva extrema sendo utilizados na sexta, no sábado e no domingo, com a grande polêmica da corrida de três voltas para determinar uma classificação final, colocando Max Verstappen como o vencedor, recebendo metade dos pontos distribuídos normalmente.

Leia também:

Mas, ao longo do final de semana, foi possível notar algumas das novidades que as equipes trouxeram para a etapa, que foram utilizadas na sexta e no sábado. Confira na galeria abaixo os desenvolvimentos técnicos do GP da Bélgica em Spa-Francorchamps, em fotos tiradas pelo mago dos desenhos técnicos da F1, Giorgio Piola e a Sutton Images.

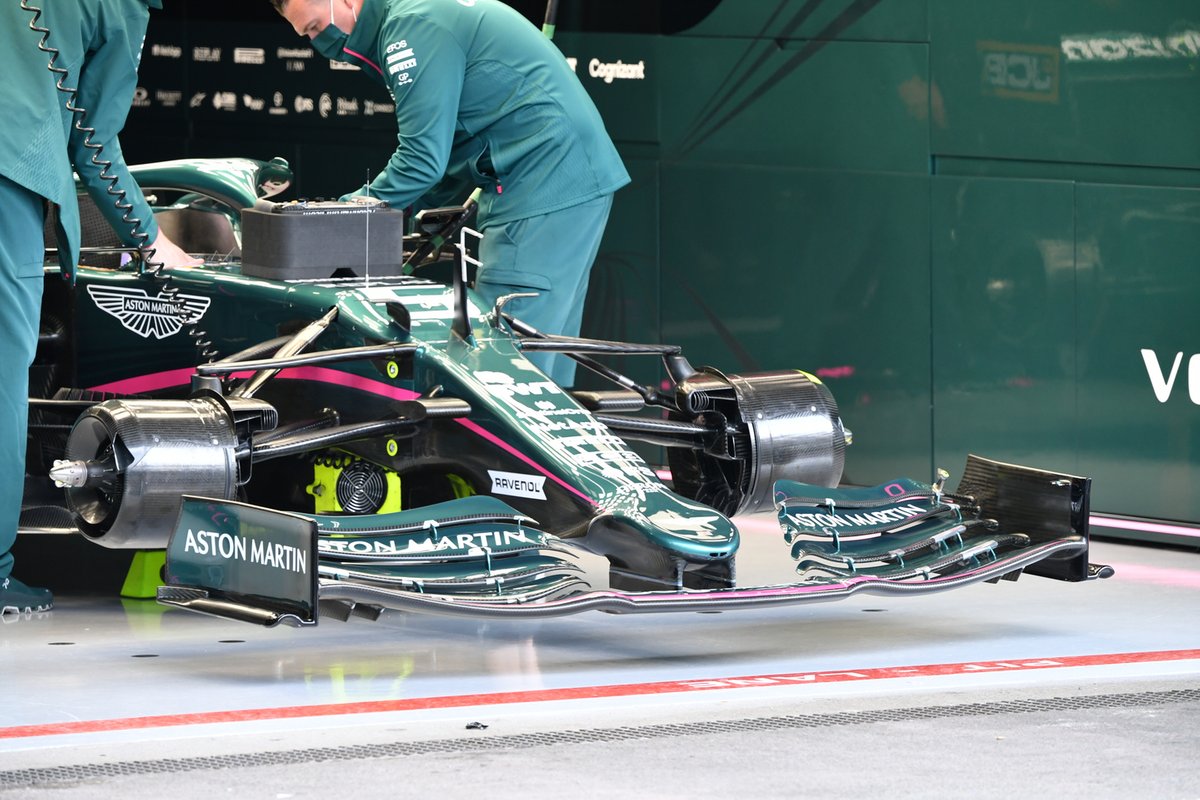

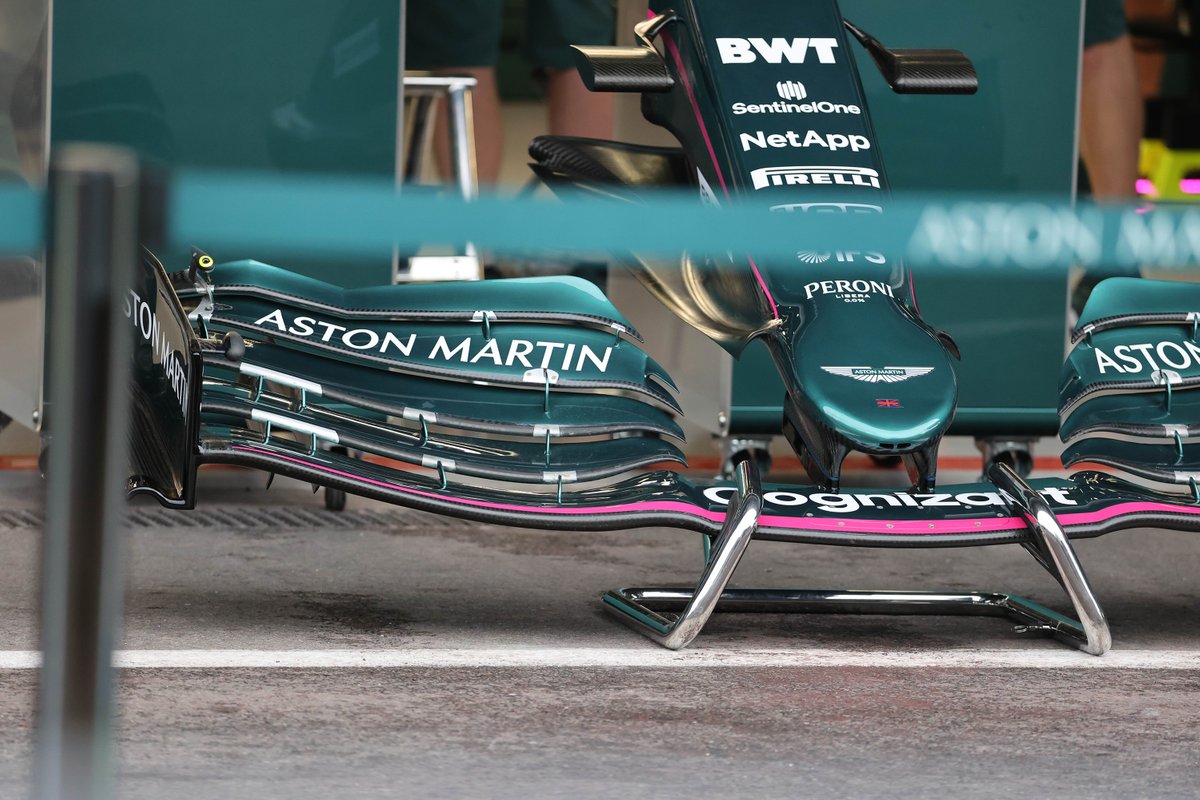

A Aston Martin revisou o flap superior da asa dianteira do AMR21 para o GP da Bélgica com uma seção dobrada adicionada à frente do pneu dianteiro para influenciar o fluxo de ar de forma ligeiramente diferente, enquanto reduz o arrasto.
A Aston Martin revisou o flap superior da asa dianteira do AMR21 para o GP da Bélgica com uma seção dobrada adicionada à frente do pneu dianteiro para influenciar o fluxo de ar de forma ligeiramente diferente, enquanto reduz o arrasto.
1/27

Foto de: Giorgio Piola

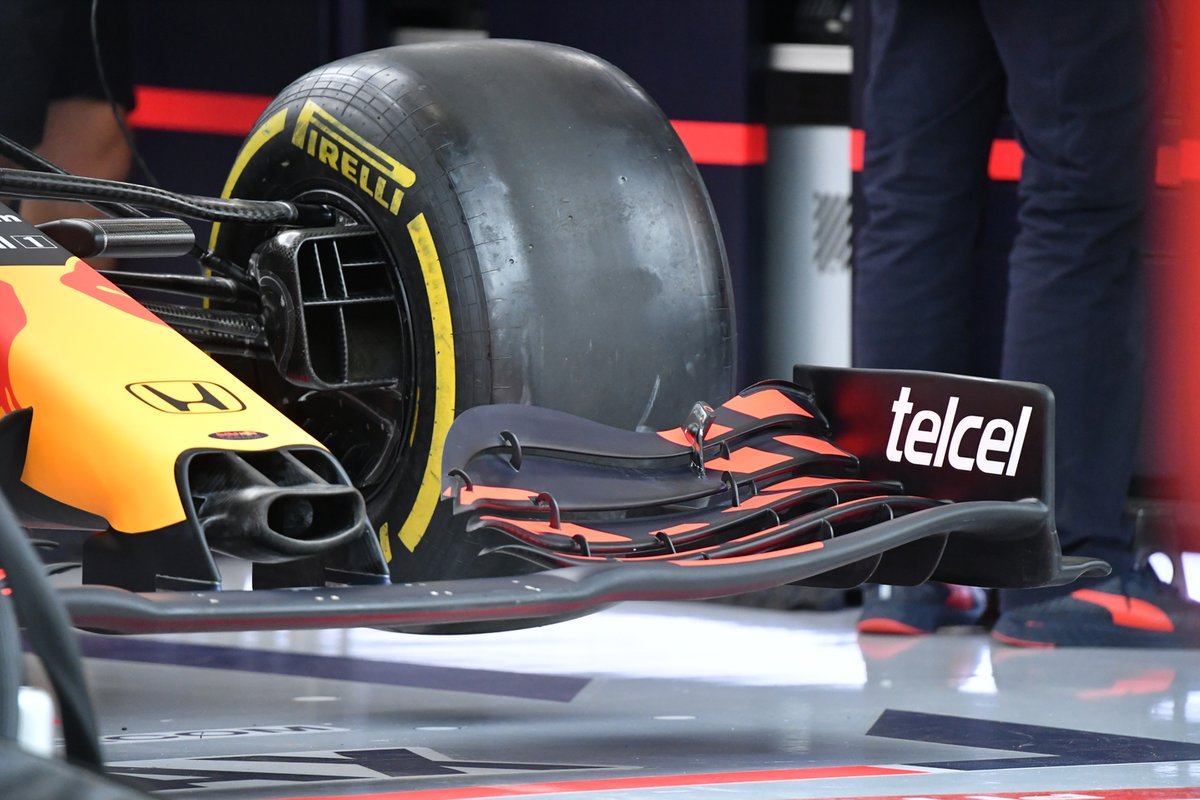

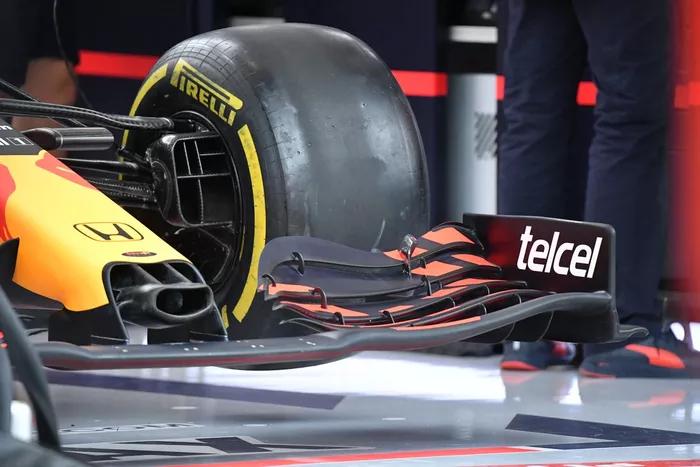

A Red Bull manteve a maior entrada do duto do freio dianteiro introduzida na Hungria, enquanto a seção central do flap superior parece ter sido ligeiramente reduzida em altura para acomodar a asa traseira para melhor downforce.
A Red Bull manteve a maior entrada do duto do freio dianteiro introduzida na Hungria, enquanto a seção central do flap superior parece ter sido ligeiramente reduzida em altura para acomodar a asa traseira para melhor downforce.
2/27

Foto de: Uncredited

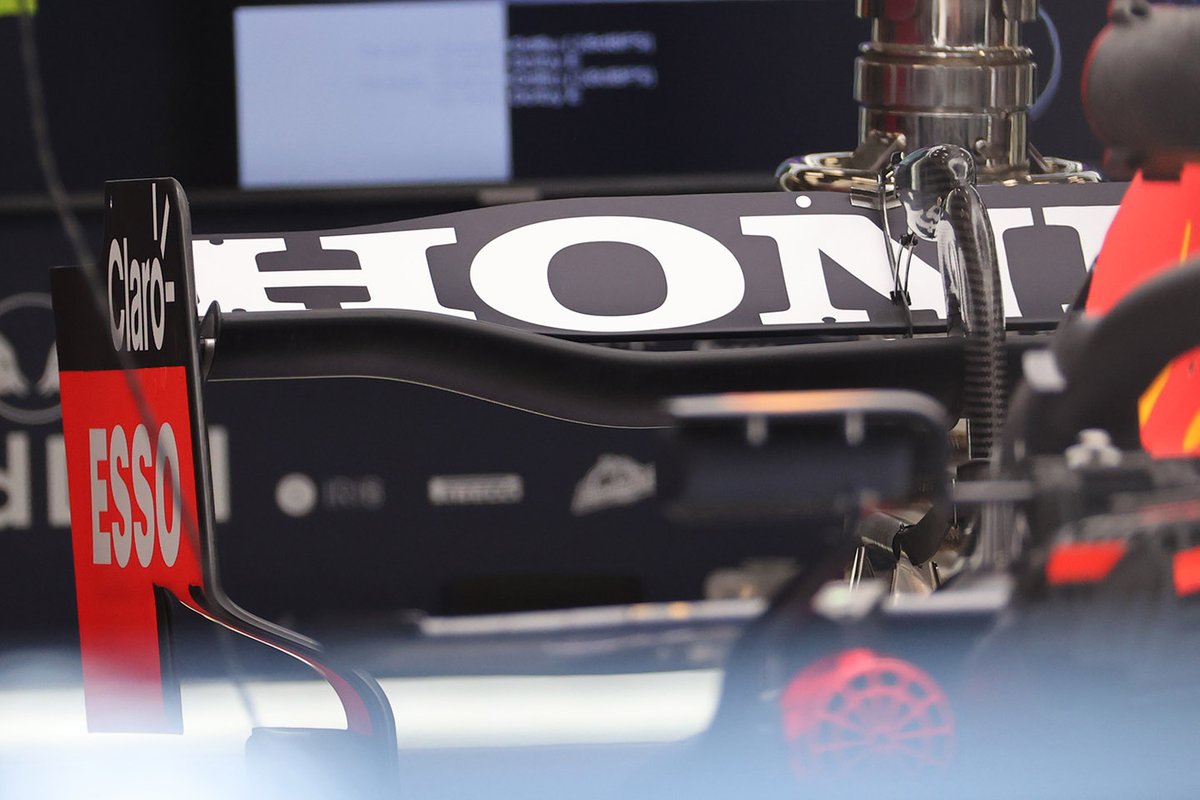

A asa traseira de baixo downforce do Red Bull foi testada originalmente no Azerbaijão, mas não foi utilizada, pois a equipe sentiu que precisava de mais downforce. No entanto, o projeto retorna para a Bélgica, com a seção externa da aba superior cortada para reduzir a resistencia do ar.
A asa traseira de baixo downforce do Red Bull foi testada originalmente no Azerbaijão, mas não foi utilizada, pois a equipe sentiu que precisava de mais downforce. No entanto, o projeto retorna para a Bélgica, com a seção externa da aba superior cortada para reduzir a resistencia do ar.
3/27

Foto de: Giorgio Piola

Temos uma excelente visão do ponto de montagem da asa traseira nesta foto da Mercedes W12, que, como você notará, tem uma seção à frente e atrás que não está montada no chão, mas fornece assistência aerodinâmica.
Temos uma excelente visão do ponto de montagem da asa traseira nesta foto da Mercedes W12, que, como você notará, tem uma seção à frente e atrás que não está montada no chão, mas fornece assistência aerodinâmica.
4/27

Foto de: Uncredited

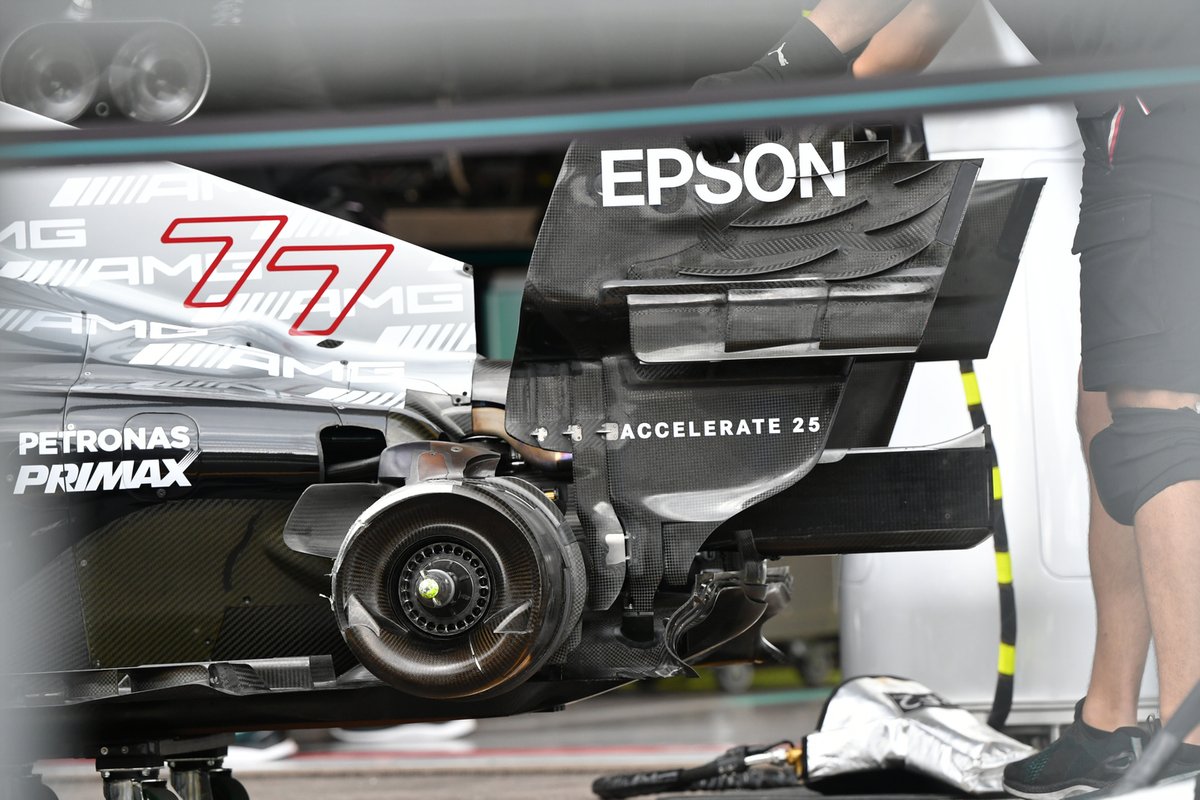

Nesta outra foto da Mercedes sem a roda traseira montada, temos uma visão das superfícies concorrentes do conjunto do duto de freio e da suspensão vertical, ambas lutando pelo mesmo espaço.
Nesta outra foto da Mercedes sem a roda traseira montada, temos uma visão das superfícies concorrentes do conjunto do duto de freio e da suspensão vertical, ambas lutando pelo mesmo espaço.
5/27

Foto de: Uncredited

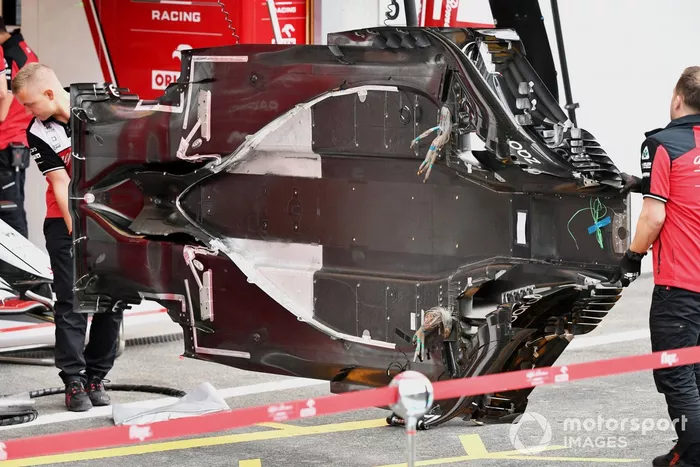

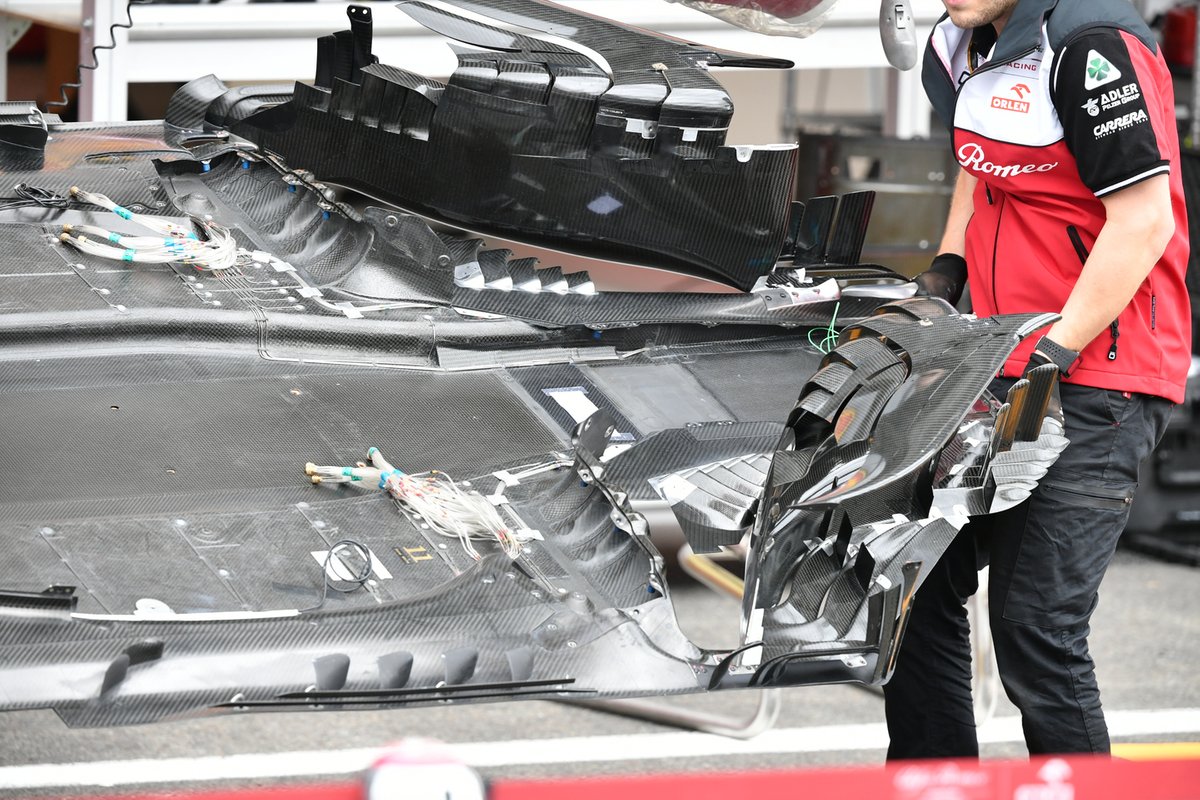

O assoalho do C41 é carregado para a garagem pelos mecânicos enquanto eles preparam o carro para o fim de semana. Observe a complexidade do assoalho, com os cabos do sensor dando uma ideia de quantas tomadas de pressão e sensores a equipe instalou no assoalho.
O assoalho do C41 é carregado para a garagem pelos mecânicos enquanto eles preparam o carro para o fim de semana. Observe a complexidade do assoalho, com os cabos do sensor dando uma ideia de quantas tomadas de pressão e sensores a equipe instalou no assoalho.
6/27

Foto de: Mark Sutton / Motorsport Images

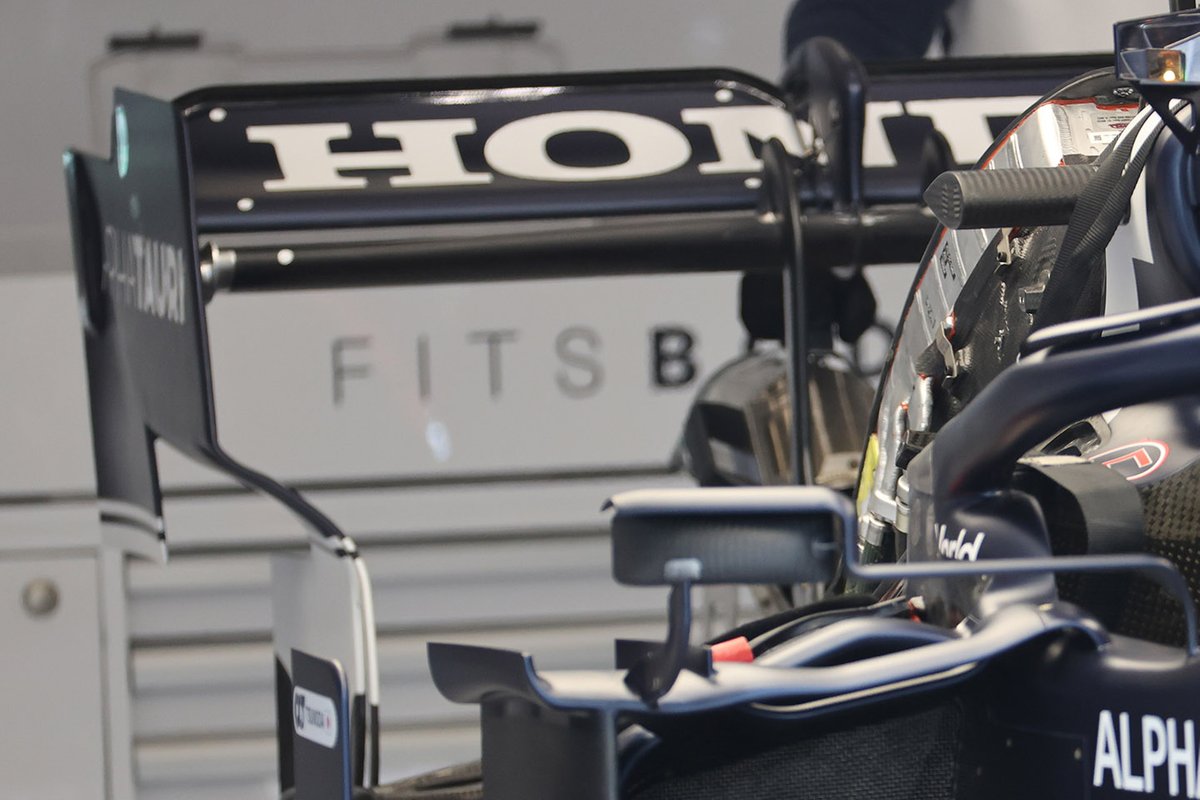

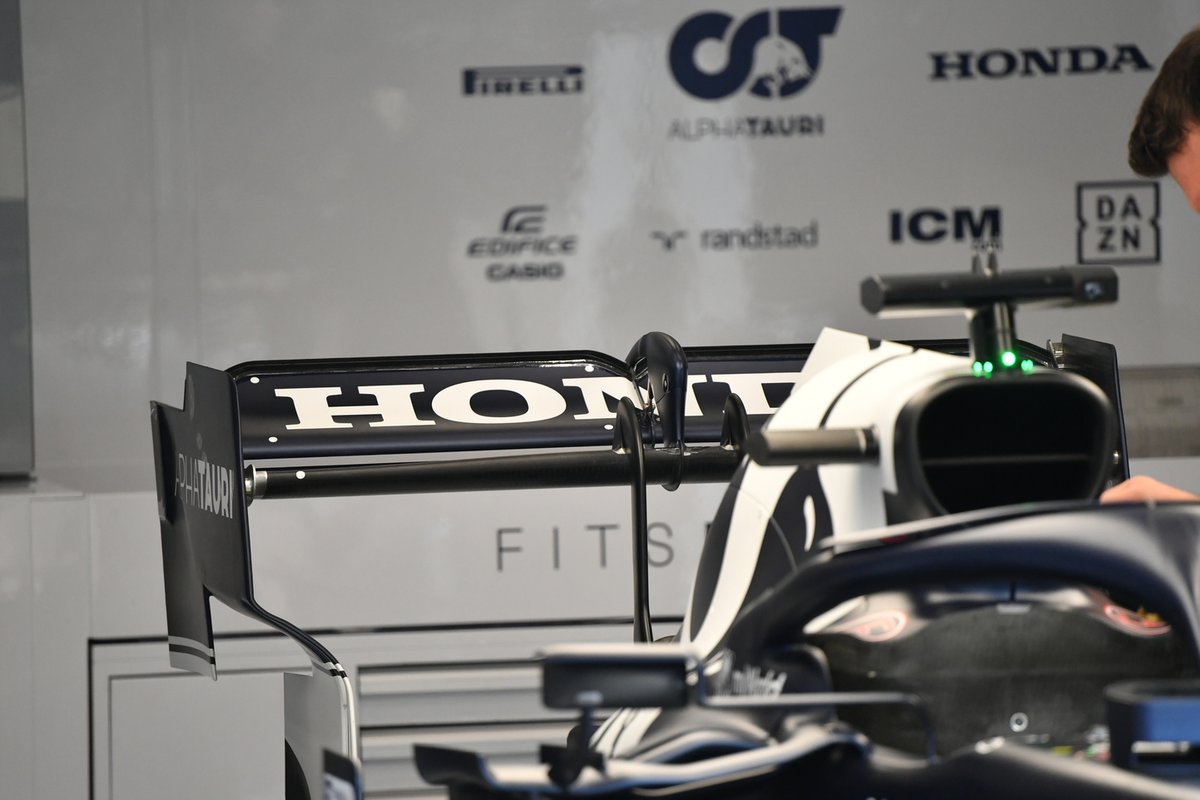

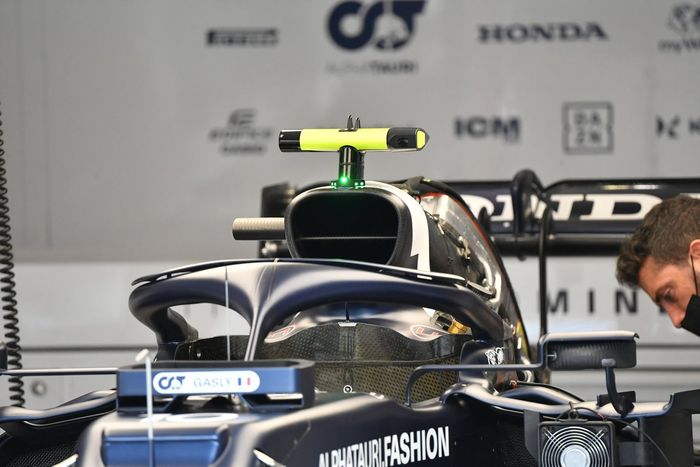

A asa traseira de menor downforce montada no AlphaTauri AT02 neste fim de semana, enquanto a equipe busca reduzir o arrasto aerodinamico.
A asa traseira de menor downforce montada no AlphaTauri AT02 neste fim de semana, enquanto a equipe busca reduzir o arrasto aerodinamico.
7/27

Foto de: Giorgio Piola

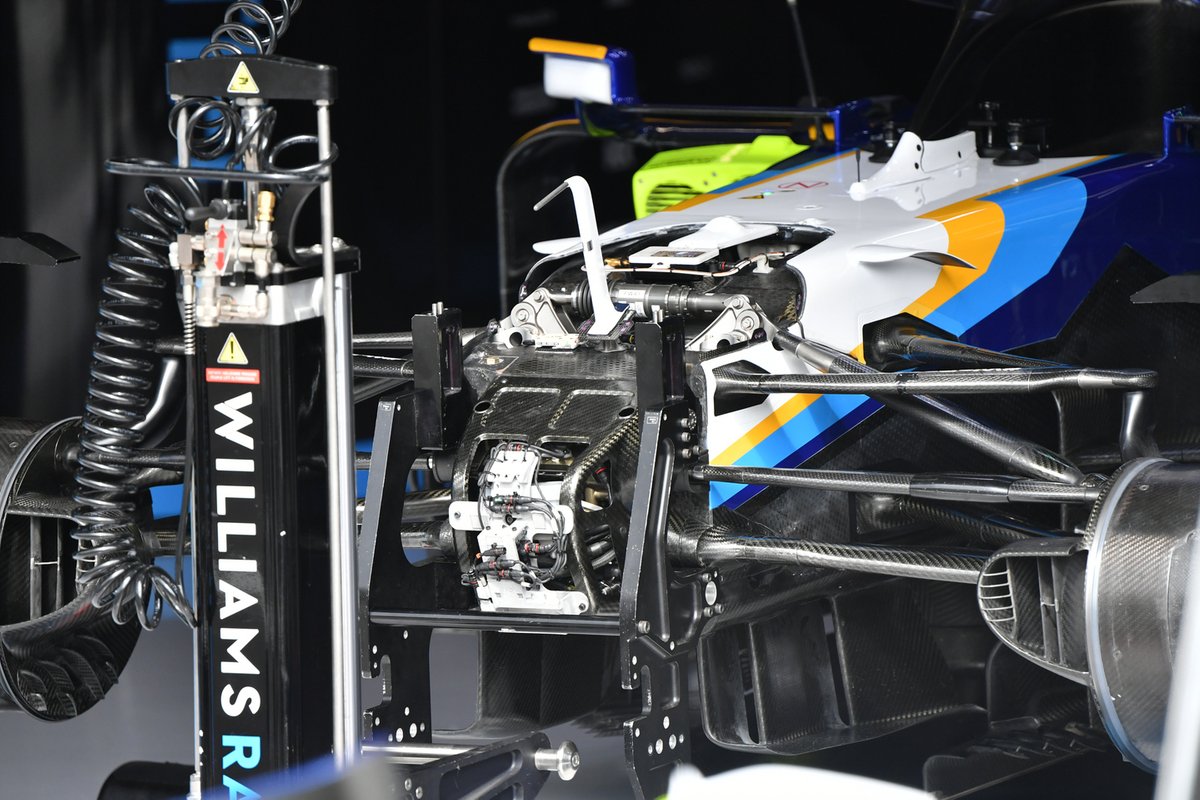

Uma olhada na parte dianteira do Williams FW43B com o painel exposto, podemos ver mais alguns detalhes da suspensão interna.
Uma olhada na parte dianteira do Williams FW43B com o painel exposto, podemos ver mais alguns detalhes da suspensão interna.
8/27

Foto de: Uncredited

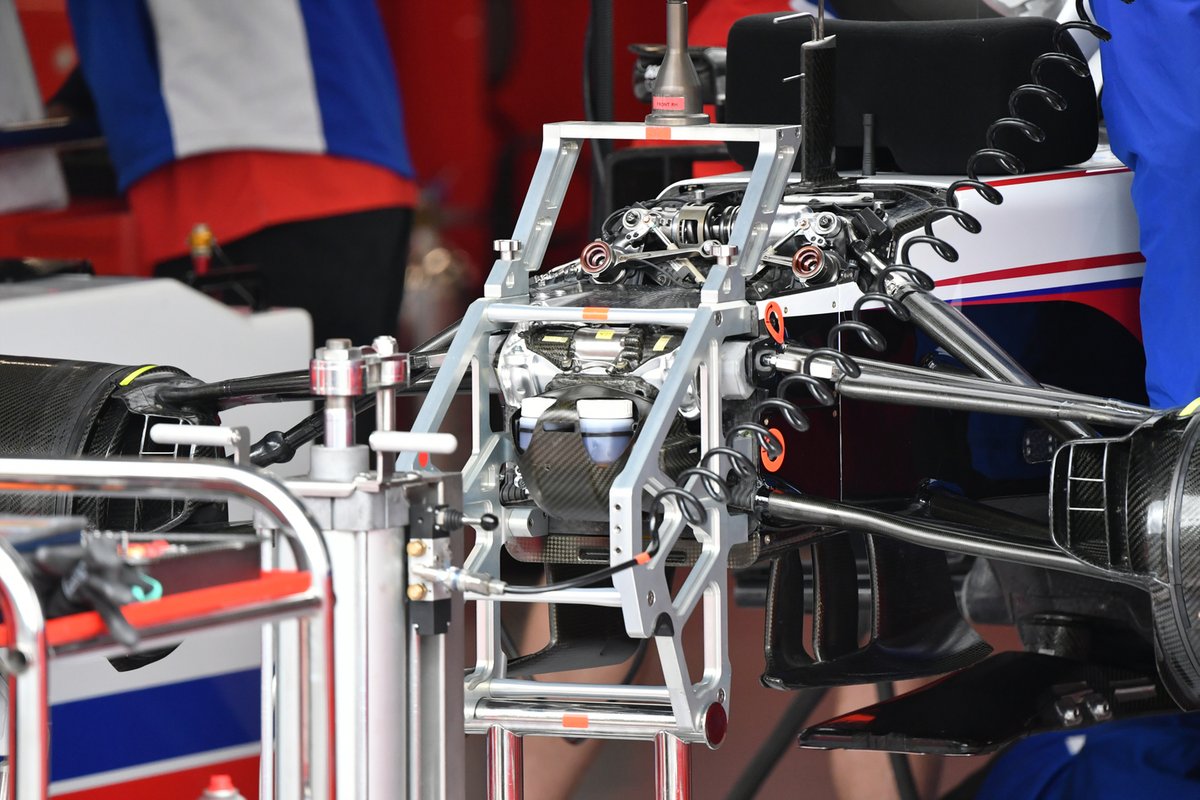

Comparando o Haas VF21, podemos ver as diferentes abordagens tomadas em relação ao design da suspensão
Comparando o Haas VF21, podemos ver as diferentes abordagens tomadas em relação ao design da suspensão
9/27

Foto de: Uncredited

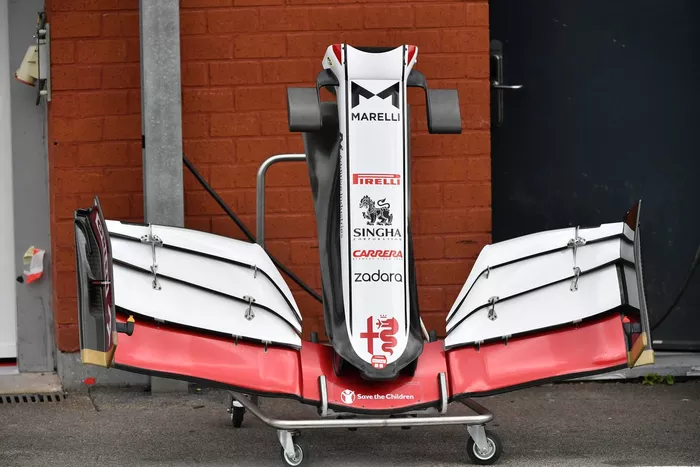

Esta visão de cima para baixo do bico do carro da Alfa Romeo mostra o quão fora dos bicos as câmera estão montados devido ao design das hastes.
Esta visão de cima para baixo do bico do carro da Alfa Romeo mostra o quão fora dos bicos as câmera estão montados devido ao design das hastes.
10/27

Foto de: Uncredited

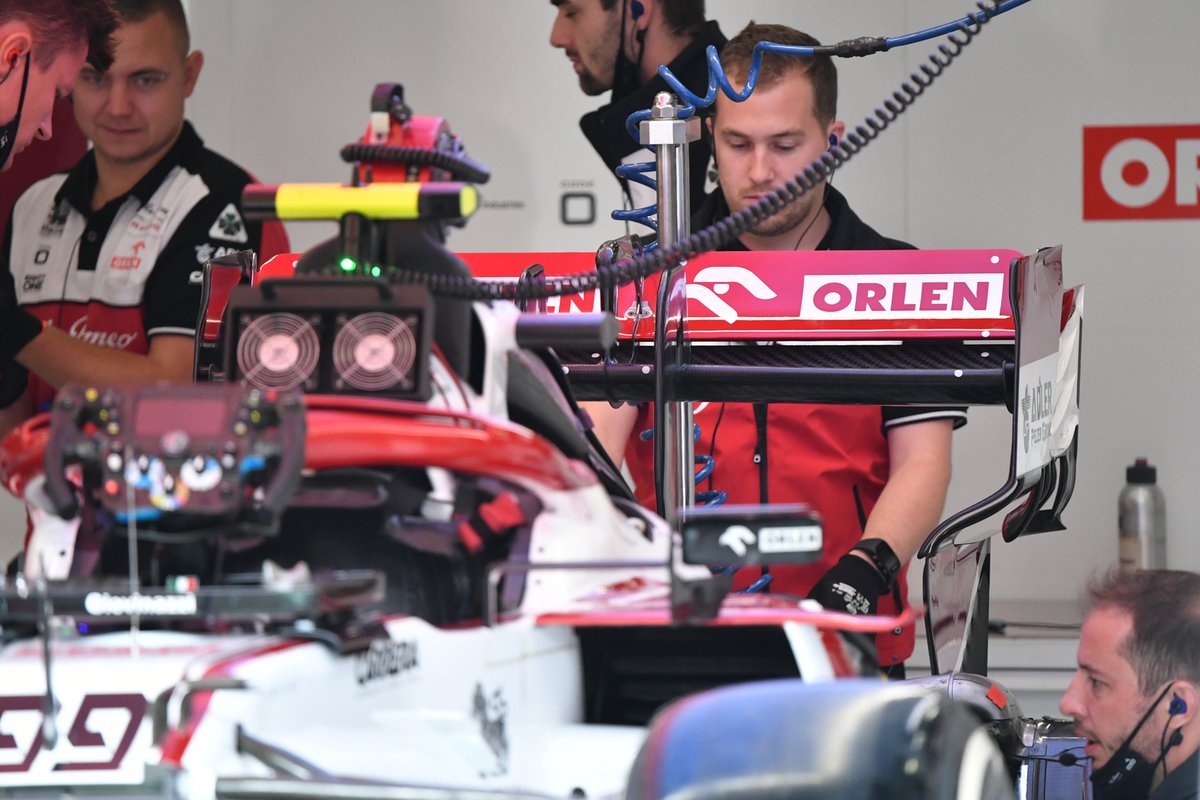

- A asa traseira da Alfa Romeo com a aba Gurney removida para reduzir o vacúo dos adversários.
- A asa traseira da Alfa Romeo com a aba Gurney removida para reduzir o vacúo dos adversários.
11/27

Foto de: Uncredited

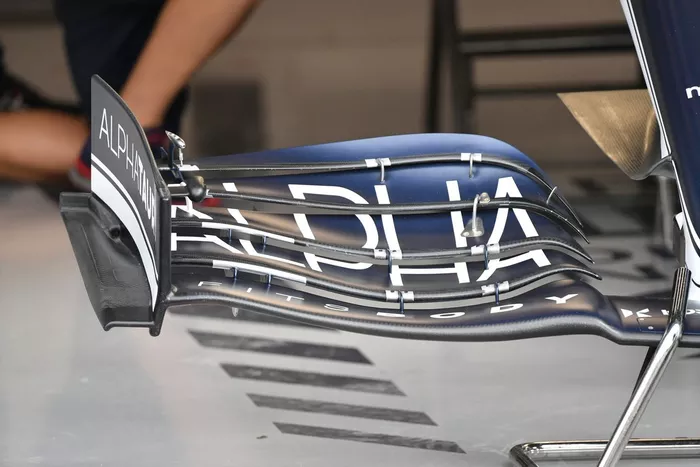

Um zoom da asa dianteira do AlphaTauri AT02, com sua forma quadrada e pequena cavidade de desvio. As equipes provavelmente irão cortar a borda de fuga do flap superior durante o fim de semana para ajudar a equilibrar o carro e os níveis de downforce.
Um zoom da asa dianteira do AlphaTauri AT02, com sua forma quadrada e pequena cavidade de desvio. As equipes provavelmente irão cortar a borda de fuga do flap superior durante o fim de semana para ajudar a equilibrar o carro e os níveis de downforce.
12/27

Foto de: Uncredited

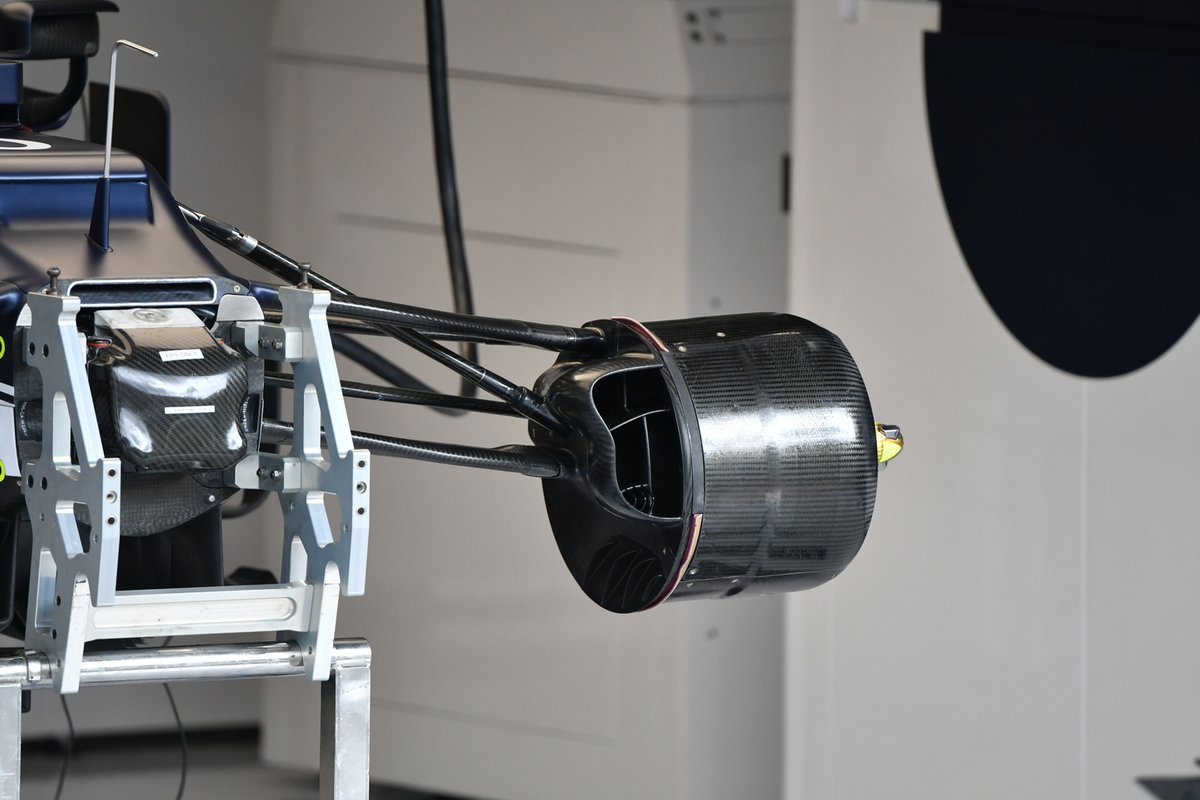

Um zoom no duto de freio dianteiro simplificado da AlphaTauri AT02 pelos padrões recentes, já que o duto não apresenta nenhuma canalização de fluxo mais complicada no perímetro externo
Um zoom no duto de freio dianteiro simplificado da AlphaTauri AT02 pelos padrões recentes, já que o duto não apresenta nenhuma canalização de fluxo mais complicada no perímetro externo
13/27

Foto de: Uncredited

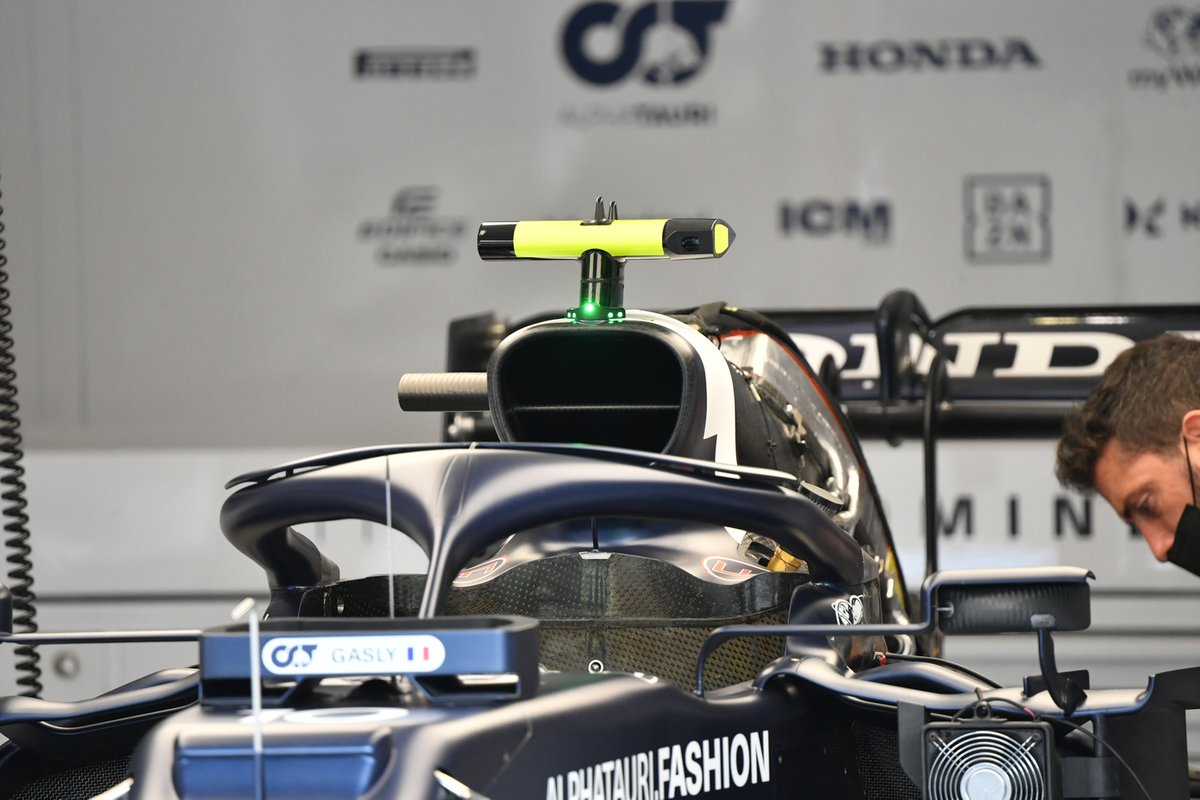

A asa traseira da AlphaTauri vê a equipe utilizar um ângulo de ataque baixo, enquanto uma aba Gurney é montada na borda de fuga dos flaps superiores para ajudar a equilibrar o carro nas seções de velocidade média baixa da pista
A asa traseira da AlphaTauri vê a equipe utilizar um ângulo de ataque baixo, enquanto uma aba Gurney é montada na borda de fuga dos flaps superiores para ajudar a equilibrar o carro nas seções de velocidade média baixa da pista
14/27

Foto de: Uncredited

A asa traseira da AlphaTauri vê a equipe utilizar um ângulo de ataque baixo, enquanto uma aba Gurney é montada na borda de fuga dos flaps superiores para ajudar a equilibrar o carro nas seções de velocidade média baixa da pista
A asa traseira da AlphaTauri vê a equipe utilizar um ângulo de ataque baixo, enquanto uma aba Gurney é montada na borda de fuga dos flaps superiores para ajudar a equilibrar o carro nas seções de velocidade média baixa da pista
15/27

Foto de: Uncredited

Esta foto do Aston Martin nos permite ver a entrada do duto de freio em forma de L, com suas inumerosas aberturas e a saída que alimenta parte do fluxo de ar jogado para fora da roda para alterar a turbulência.
Esta foto do Aston Martin nos permite ver a entrada do duto de freio em forma de L, com suas inumerosas aberturas e a saída que alimenta parte do fluxo de ar jogado para fora da roda para alterar a turbulência.
16/27

Foto de: Uncredited

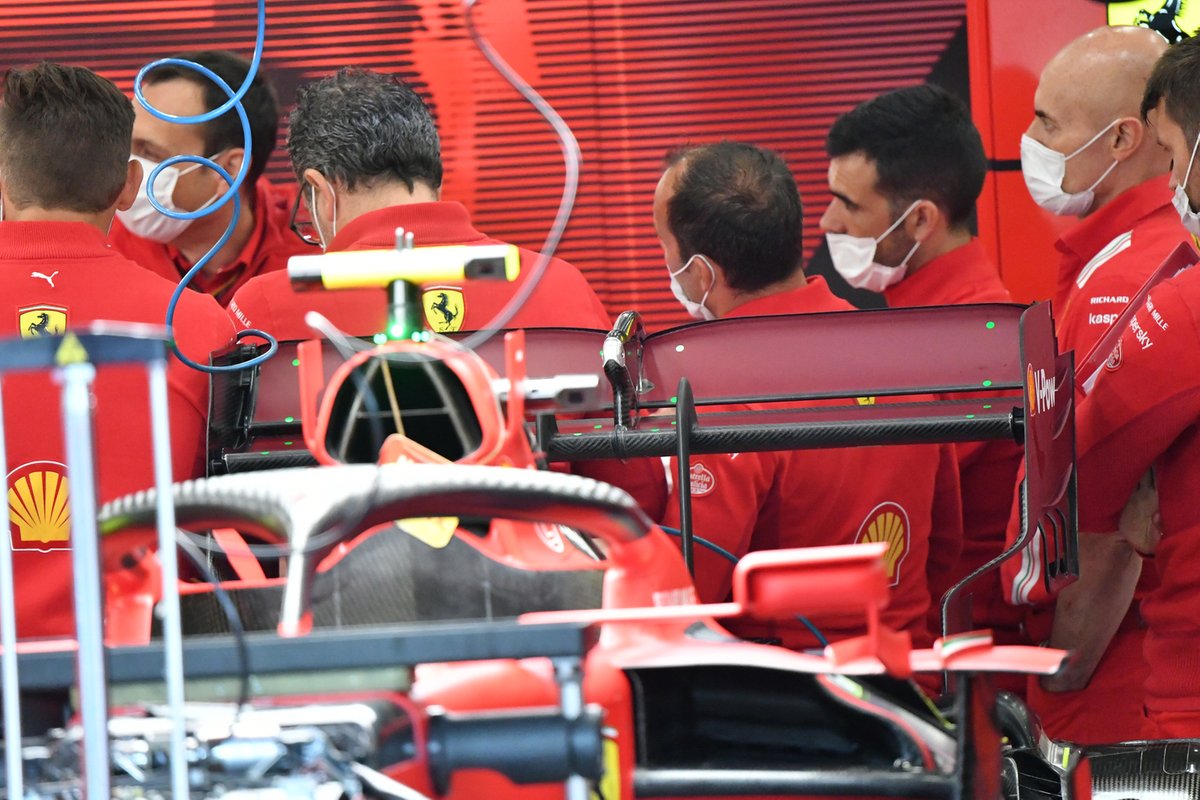

A asa traseira com baixo angulo da Ferrari com uma pequena aba Gurney presa à borda do aerofólio
A asa traseira com baixo angulo da Ferrari com uma pequena aba Gurney presa à borda do aerofólio
17/27

Foto de: Uncredited

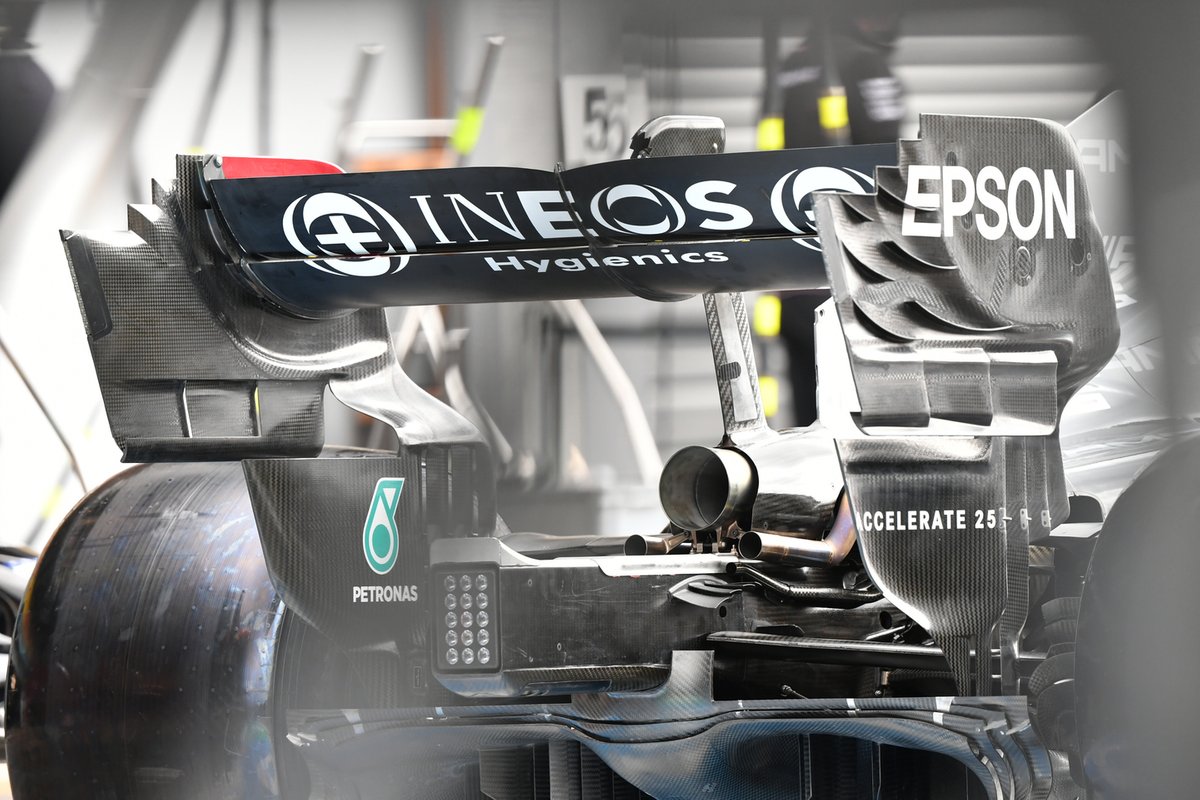

Uma visão da asa traseira da Mercedes W12, que apresenta um único pilar de montagem central e nenhuma Gurney na borda.
Uma visão da asa traseira da Mercedes W12, que apresenta um único pilar de montagem central e nenhuma Gurney na borda.
18/27

Foto de: Uncredited

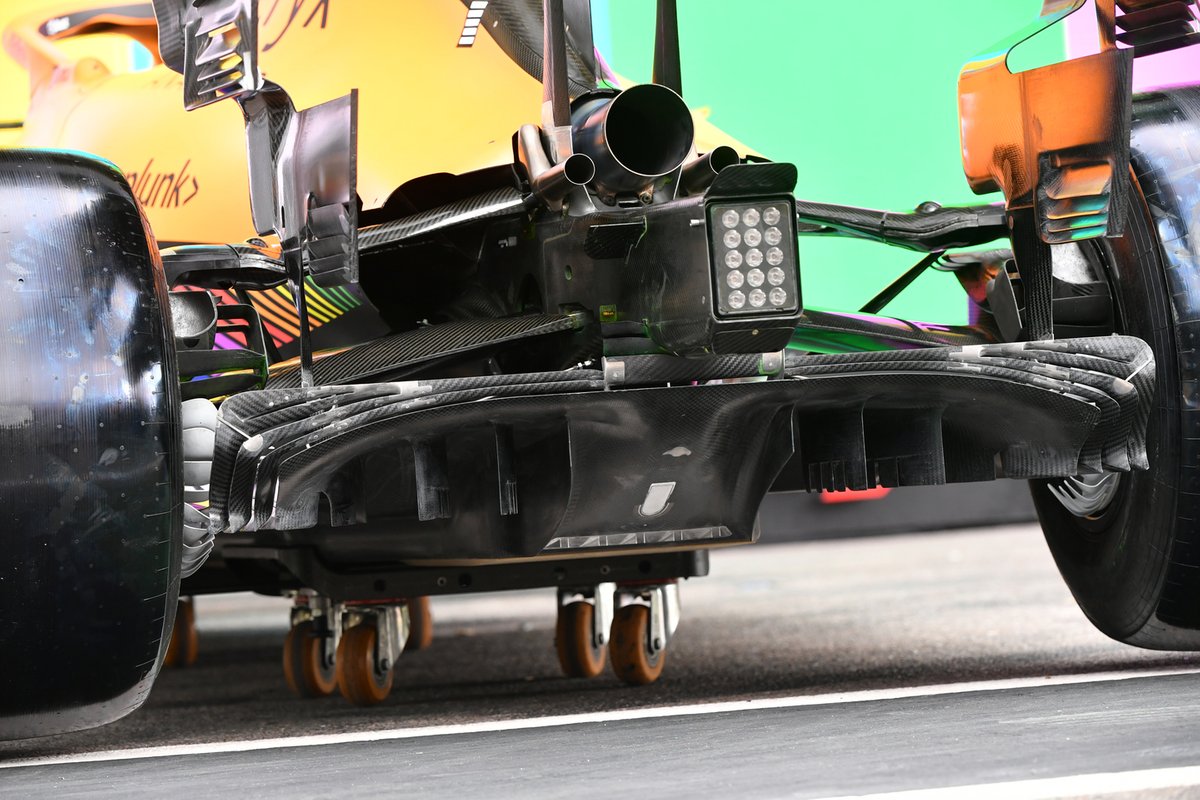

Uma imagem do difusor do McLaren MCL35M, que continua sendo o único a apresentar os fios centrais mais longos que estão conectados à seção de transição do difusor
Uma imagem do difusor do McLaren MCL35M, que continua sendo o único a apresentar os fios centrais mais longos que estão conectados à seção de transição do difusor
19/27

Foto de: Uncredited

Outra foto do assoalho da Alfa Romeo enquanto é levado para a garagem, o que mostra as complexidades da montagem
Outra foto do assoalho da Alfa Romeo enquanto é levado para a garagem, o que mostra as complexidades da montagem
20/27

Foto de: Uncredited

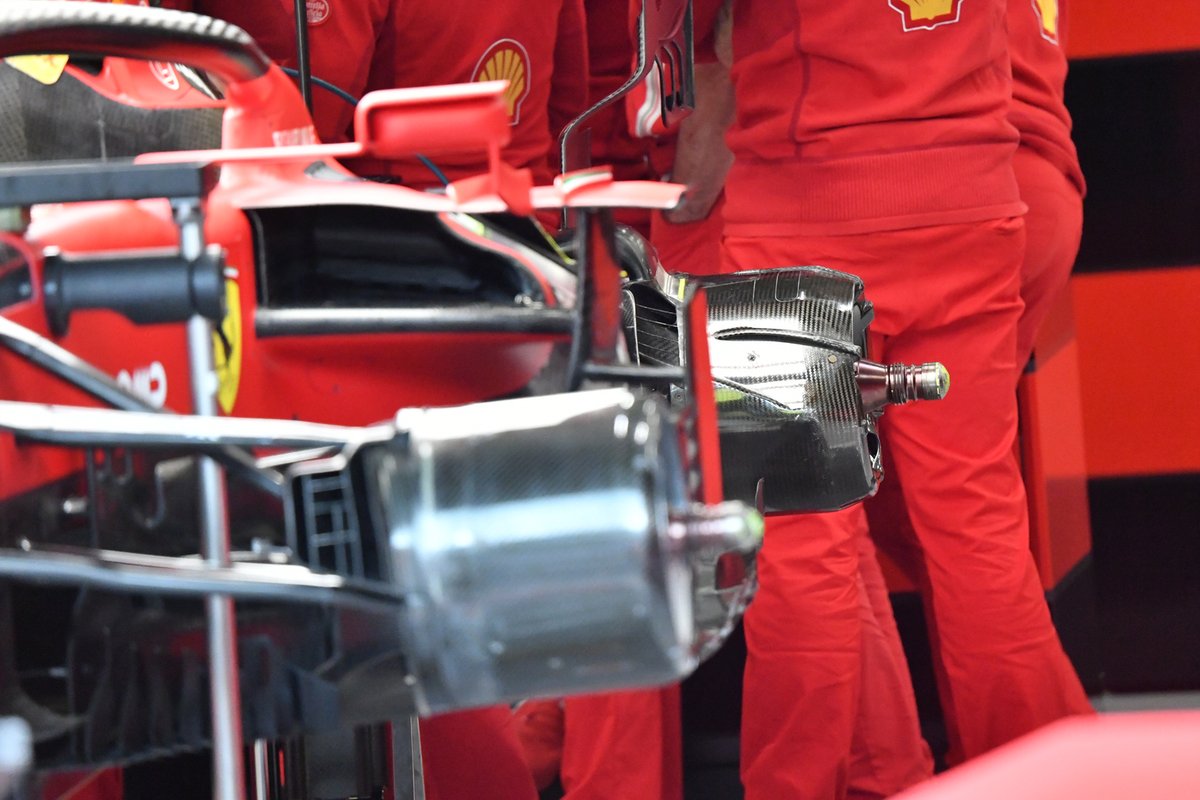

Observando ao longo do chassi Ferrari SF71, podemos ver como a equipe usa faixas na superfície para ajudar a desviar o fluxo de ar no espaço entre ele e o aro da roda.
Observando ao longo do chassi Ferrari SF71, podemos ver como a equipe usa faixas na superfície para ajudar a desviar o fluxo de ar no espaço entre ele e o aro da roda.
21/27

Foto de: Uncredited

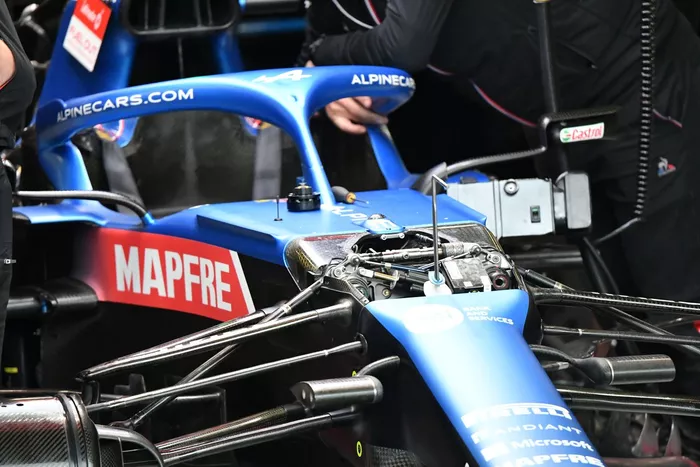

Esta foto do Alpine A521 sem o painel montado nos permite uma visão dos elementos de suspensão internos que normalmente s]ao cobertos
Esta foto do Alpine A521 sem o painel montado nos permite uma visão dos elementos de suspensão internos que normalmente s]ao cobertos
22/27

Foto de: Uncredited

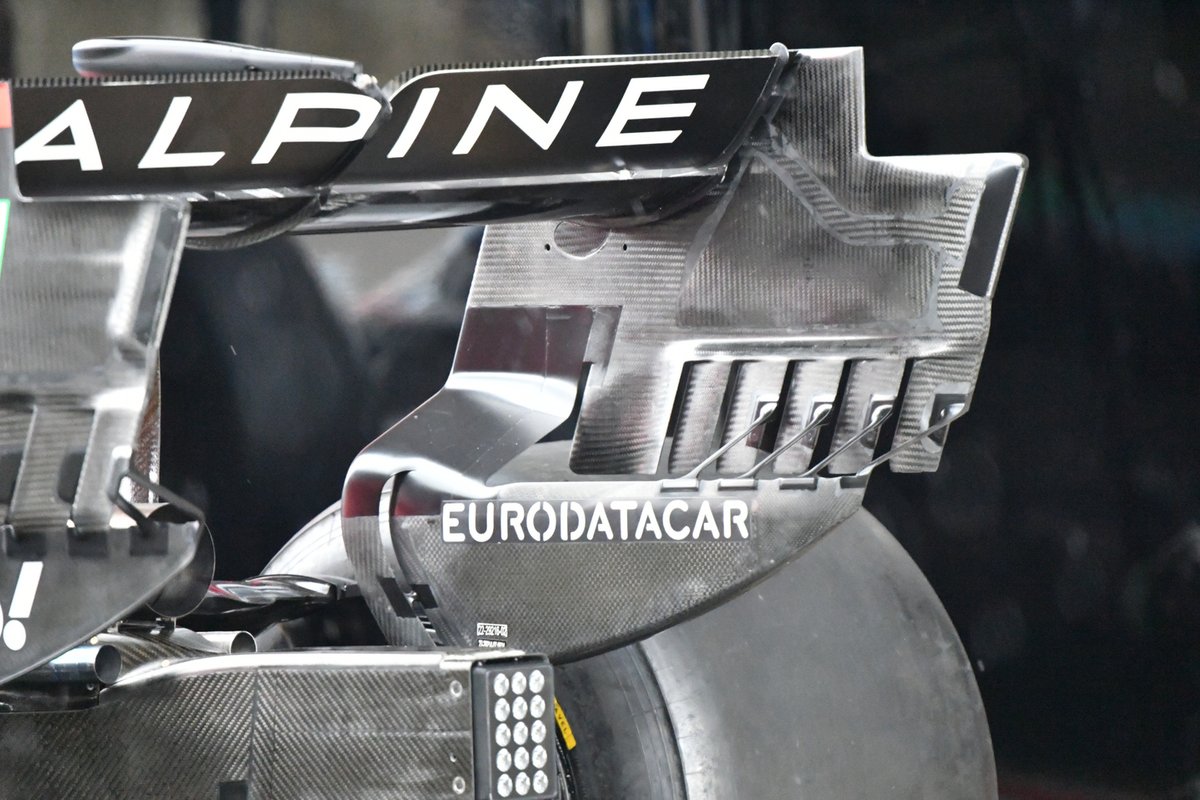

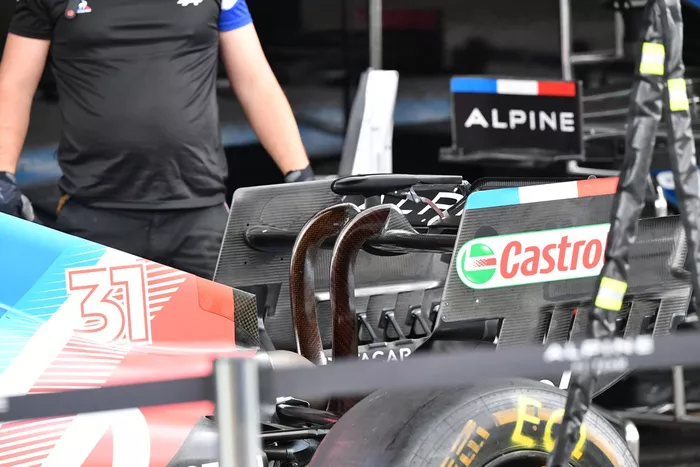

A asa traseira de baixo downforce pela Alpine requer um par a mais em forma de pescoço de cisne, que também parecem ter um acabamento diferente.
A asa traseira de baixo downforce pela Alpine requer um par a mais em forma de pescoço de cisne, que também parecem ter um acabamento diferente.
23/27

Foto de: Uncredited

A asa traseira do Alpine recebeu algumas barras de reforço mais uma vez, enquanto a equipe tenta evitar que as travas se movam muito sob carga
A asa traseira do Alpine recebeu algumas barras de reforço mais uma vez, enquanto a equipe tenta evitar que as travas se movam muito sob carga
24/27

Foto de: Uncredited

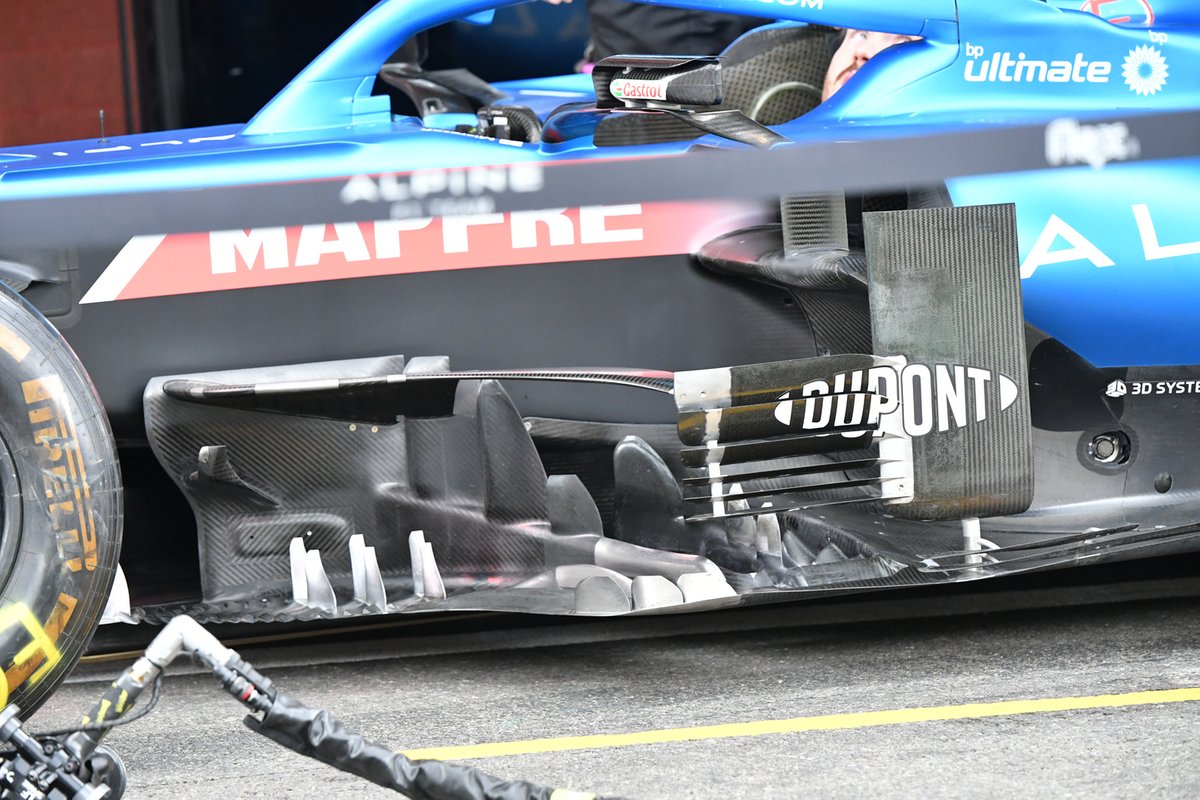

Inalterados, mas ainda dignos de nossa admiração, estão o conjunto de defletores laterais, com suas várias superfícies usadas para ajudar a gerenciar melhor o fluxo de ar ao redor do carro.
Inalterados, mas ainda dignos de nossa admiração, estão o conjunto de defletores laterais, com suas várias superfícies usadas para ajudar a gerenciar melhor o fluxo de ar ao redor do carro.
25/27

Foto de: Uncredited

Esta foto do W12 nos dá algumas dicas sobre a composição interna do freio dianteiro e conjunto da suspensão.
Esta foto do W12 nos dá algumas dicas sobre a composição interna do freio dianteiro e conjunto da suspensão.
26/27

Foto de: Uncredited

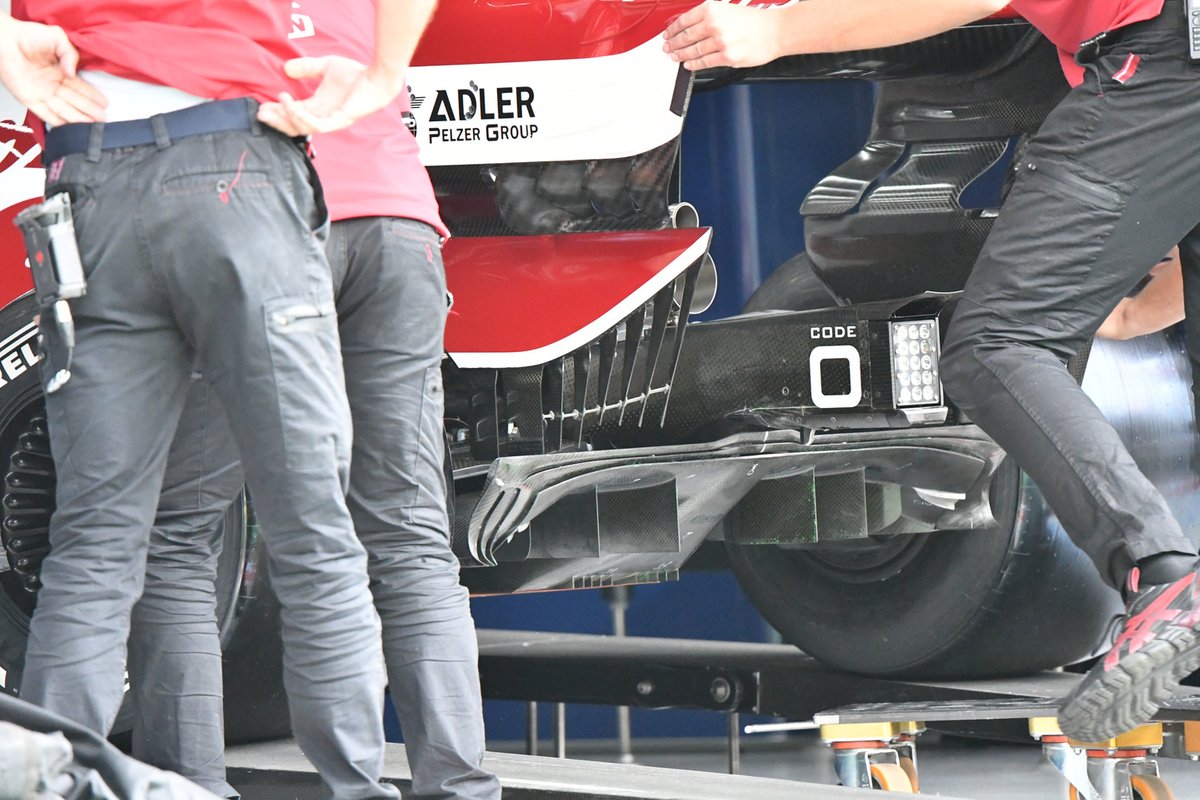

O difusor no Alfa Romeo C41 pode parecer menos complexo no início, devido à falta de fendas semelhantes na metade inferior dos strakes, mas observe os strakes menores montados no canal externo.
 O difusor no Alfa Romeo C41 pode parecer menos complexo no início, devido à falta de fendas semelhantes na metade inferior dos strakes, mas observe os strakes menores montados no canal externo.
27/27

Foto de: Uncredited
