Mago do desenho técnico no automobilismo, Giorgio Piola flagra as novidades das escuderias para a etapa deste fim de semana

A Fórmula 1 desembarca na América para o GP do México, a 18ª etapa da temporada 2019 da categoria máxima do automobilismo mundial. Enquanto Lewis Hamilton busca o hexa, os engenheiros de todas as equipes trabalham para extrair mais rendimento dos complexos monopostos da F1. Na galeria abaixo, o Motorsport.com mostra em detalhes quais foram as atualizações feitas pelas escuderias para a corrida do Hermanos Rodríguez. Confira:

Quer ver Fórmula 2, Fórmula 3, Indy e Superbike de graça? Inscreva-se no DAZN e tenha acesso grátis por 30 dias a uma série de eventos esportivos. Cadastre-se agora clicando aqui.

Leia também:

Galeria
Lista

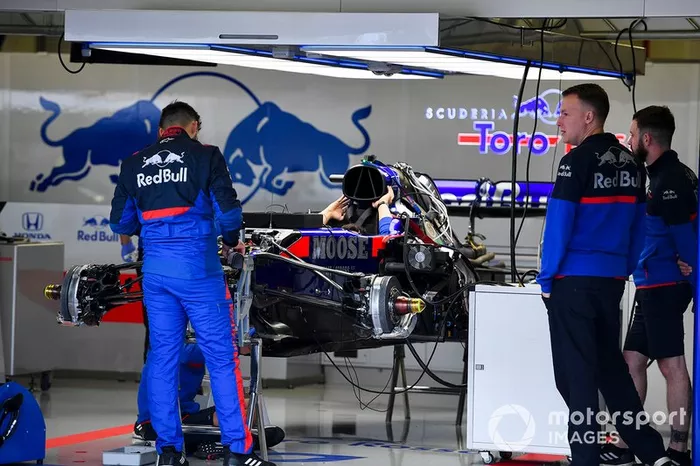

Suspensão frontal da Toro Rosso STR14

Suspensão frontal da Toro Rosso STR14
1/15

Foto de: Simon Galloway / Motorsport Images

Vários tubos servem para transportar o fluxo de ar ao redor da dianteira e para os freios

Cobertura do motor da Toro Rosso STR14

Cobertura do motor da Toro Rosso STR14
2/15

Foto de: Mark Sutton / Motorsport Images

A Toro Rosso não apenas usará uma saída de refrigeração muito maior na parte traseira de seu carro no México, atendendo às demandas de altitude e da unidade de potência, mas também levou uma solução ampliada e em forma de T nas entradas de ar.

Lateral da Ferrari SF90

Lateral da Ferrari SF90
3/15

Foto de: Giorgio Piola

As aletas dos elementos superiores servem para espelhar e direcionar o ar em relação às aletas das superfícies inferiores.

Suspensão traseira da Ferrari SF90

Suspensão traseira da Ferrari SF90
4/15

Foto de: Giorgio Piola

A área ao redor do pneu traseiro foi desenvolvida fortemente por equipes na história recente e, como podemos ver pela A Ferrari usa uma grande quantidade de aletas e asas para controlar a forma como o fluxo de ar é derramado no pneu traseiro e como colide com o fluxo do difusor traseiro. É interessante ver as fendas no assoalho para expulsar parte do fluxo para as laterais.

Asa trasiera da Ferrari SF90

Asa trasiera da Ferrari SF90
5/15

Foto de: Giorgio Piola

A equipe usará uma configuração de alta pressão aerodinâmica no México.

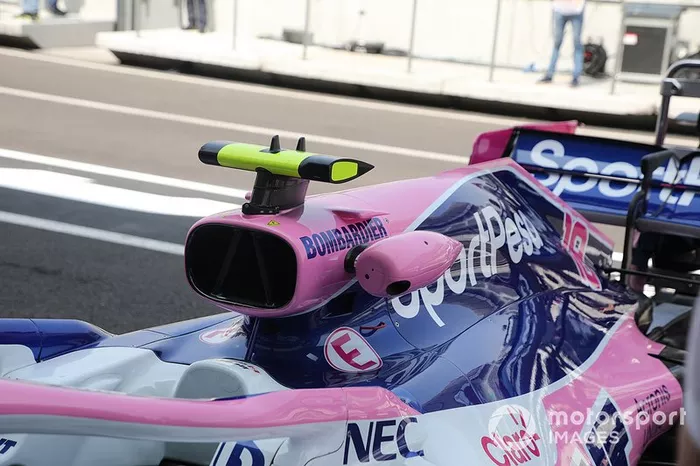

Racing Point RP19

Racing Point RP19
6/15

Foto de: Giorgio Piola

O grande apêndice em forma de torpedo na lateral do RP19 inclui uma câmera de imagem térmica que monitora o comportamento do pneu durante os treinos livres, fornecendo aos engenheiros dados vitais para trabalhar na qualificação e na corrida. O objetivo é limitar o impacto aerodinâmico em outras áreas do carro.

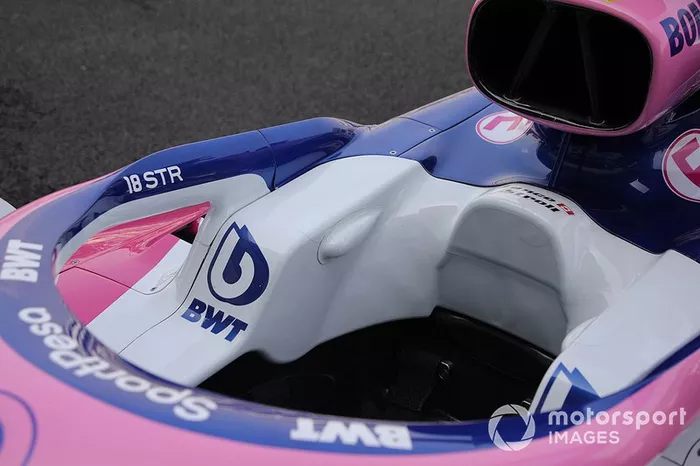

Racing Point RP19

Racing Point RP19
7/15

Foto de: Giorgio Piola

Este complemento em forma de lágrima no Racing Point RP19 não só oferece suporte para o capacete do piloto quando ele está no cockpit, mas também reduz as inconsistências aerodinâmicas nessa região.

Red Bull Racing RB15

Red Bull Racing RB15
8/15

Foto de: Giorgio Piola

O resfriamento é primordial no ar rarefeito do GP do México, então a Red Bull bolou mais resfriamento na transição em torno do halo.

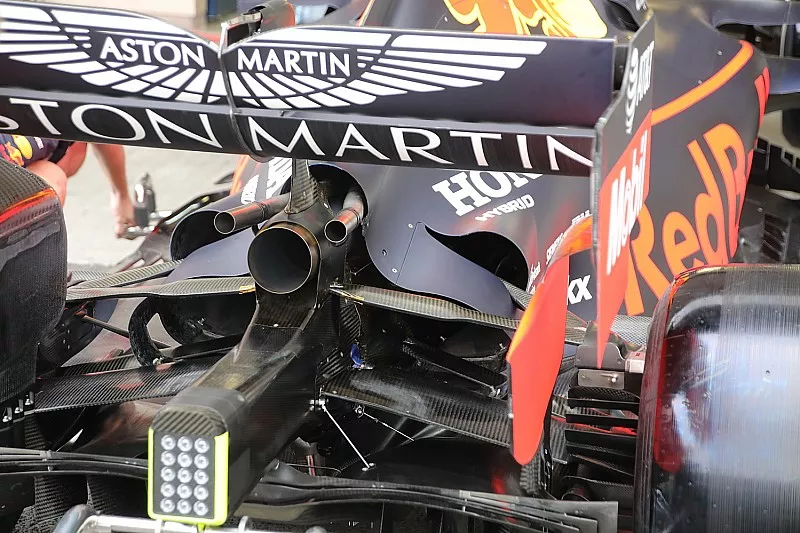

Red Bull Racing RB15

Red Bull Racing RB15
9/15

Foto de: Giorgio Piola

Na parte traseira do carro, a Red Bull também optou por mais resfriamento, com saídas abertas em volta dos braços superiores da suspensão.

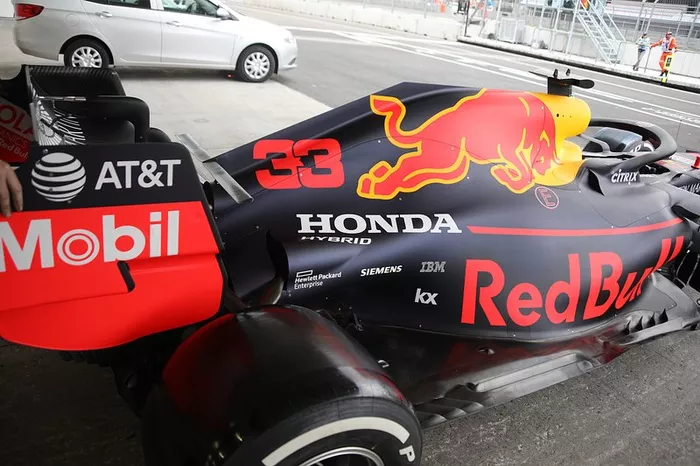

Red Bull Racing RB15

Red Bull Racing RB15
10/15

Foto de: Giorgio Piola

Esta foto lateral do RB15 mostra o tamanho dessas novas aberturas em torno da perna traseira do braço superior, enquanto a equipe também optou por um único elemento T-Wing, já que o arrasto é reduzido significativamente em altitude.

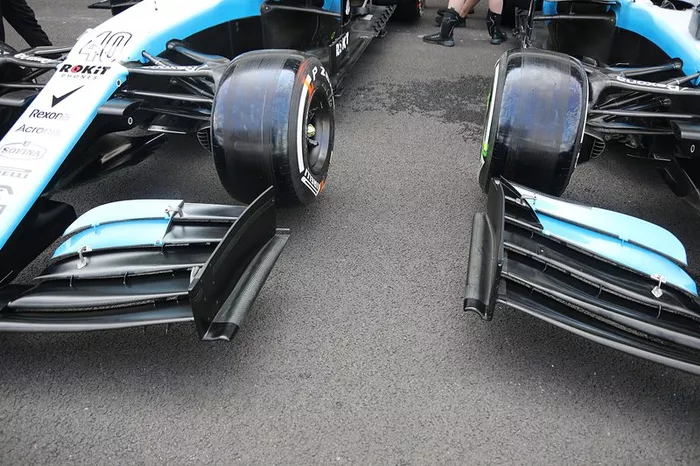

Williams Racing FW42

Williams Racing FW42
11/15

Foto de: Giorgio Piola

A nova asa (à esquerda) é proporcionalmente diferente em termos de abas superiores, com menos espaço para a seção ajustável.

Williams Racing FW42

Williams Racing FW42
12/15

Foto de: Giorgio Piola

Uma bela foto da asa dianteira da Williams, mais recente, por trás.

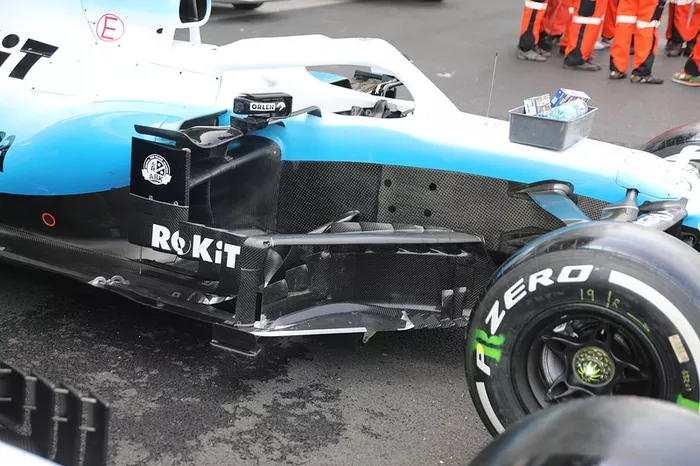

Williams Racing FW42

Williams Racing FW42
13/15

Foto de: Giorgio Piola

Uma visão geral do bargeboard, do defletor do painel lateral e dos outros apêndices laterais no Williams FW42.

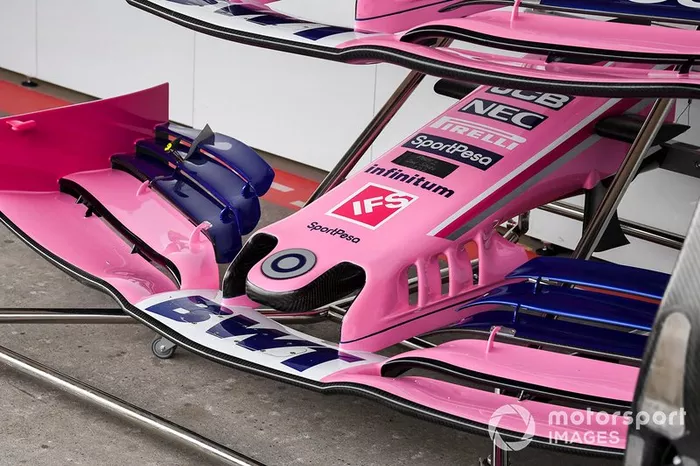

Asa da Racing Point RP19

Asa da Racing Point RP19
14/15

Foto de: Mark Sutton / Motorsport Images

Outro olhar sobre o bico revisado introduzido pela Racing Point no GP da Bélgica, que apresenta pilares de asa alongados com quatro fendas.

Asa da Racing Point RP19

Asa da Racing Point RP19
15/15

Foto de: Mark Sutton / Motorsport Images

O novo design do bico também foi emparelhado com uma nova asa dianteira, com a seção externa da asa reprojetada para lidar com os pneus.
