Análise técnica: veja as atualizações das equipes de F1 no GP da Rússia

Junte-se a nós para investigar os últimos desenvolvimentos técnicos no GP da Rússia, com Giorgio Piola e Motorsport Images

Ferrari SF1000  rear wing detail

Ferrari SF1000 rear wing detail

Giorgio Piola

Análise técnica de Giorgio Piola

Análise técnica de Giorgio Piola

O GP da Rússia de Fórmula 1 foi marcado pela polêmica envolvendo a dupla punição a Lewis Hamilton por treinos de largada irregulares, mas o mago da análise técnica do Motorsport.com, também flagrou algumas atualizações interessantes das equipes em Sochi.

O editor recomenda:

Entre os destaques observados pelo italiano com auxílio do Motorsport Images, novas soluções de asas e outras novidades apresentadas pela grande maioria dos times da categoria máxima do automobilismo. É o que você confere na galeria abaixo:

Ferrari SF1000: asa traseira

Ferrari SF1000: asa traseira

Foto de: Giorgio Piola

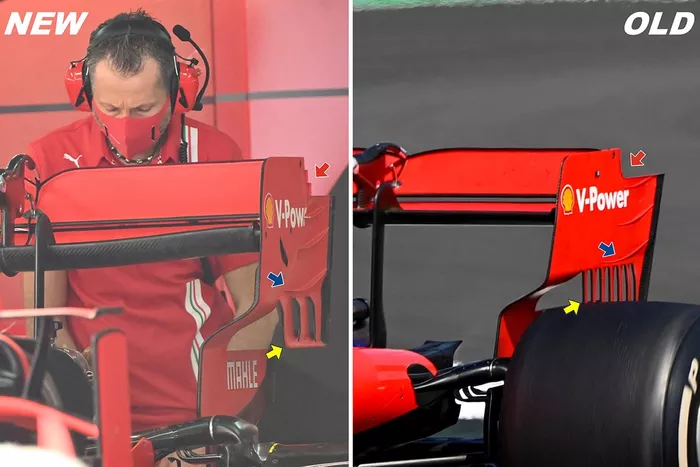

Uma nova asa traseira foi usada pela Ferrari neste fim de semana com alterações feitas na placa de extremidade notada pelas setas nesta comparação. O recorte do canto traseiro superior agora apresenta uma borda serrilhada (seta vermelha), enquanto a placa final é mais fina na seção traseira (seta azul) e a porção de palheta suspensa da placa final agora está dividida em três seções, em vez de sete (seta amarela).
Ferrari SF1000: asa traseira

Ferrari SF1000: asa traseira

Foto de: Giorgio Piola

Outra visão da nova placa final da asa traseira da Ferrari que se inspira nas soluções vistas na Mercedes.
McLaren MCL35: asa dianteira

McLaren MCL35: asa dianteira

Foto de: LAT Images

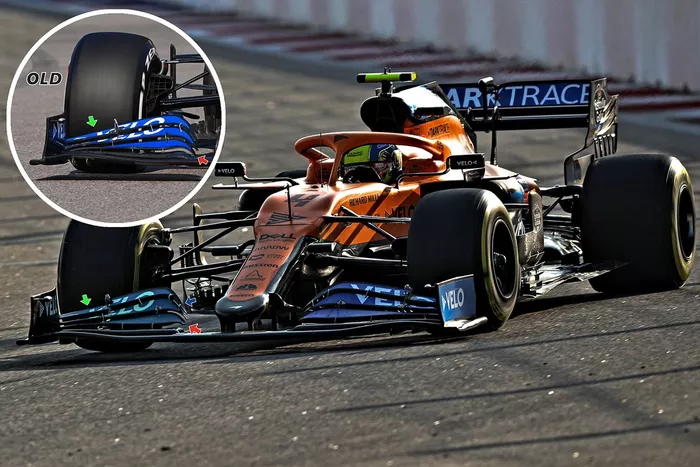

Durante as sessões de treinos livres de sexta-feira, a McLaren continuou a testar a nova solução de bico que levou para Mugello (mas não usou) e também testou uma nova asa dianteira. A asa apresenta três mudanças principais, duas com os dois flaps superiores unidos mais intensamente para evitar que a lacuna entre eles se estreite (seta azul) e a ponta do flap inferior foi embotada (seta vermelha). A seção externa da asa viu os flaps relaxados para alterar como o fluxo de ar se move através e ao redor do pneu dianteiro.
McLaren MCL35: asa dianteira

McLaren MCL35: asa dianteira

Foto de: LAT Images

Outro ângulo para mostrar uma comparação das soluções de asa dianteira no McLaren MCL35 neste fim de semana.
Alfa Romeo C39: asa traseira

Alfa Romeo C39: asa traseira

Foto de: Giorgio Piola

A Alfa Romeo também otimizou o arranjo da placa final da asa traseira, adicionando uma extensão semelhante a um ‘peixe em cauda de espada’ à primeira barra suspensa que atravessa o comprimento das outras. É um detalhe de design muito semelhante ao que vimos a Mercedes usar há algum tempo.

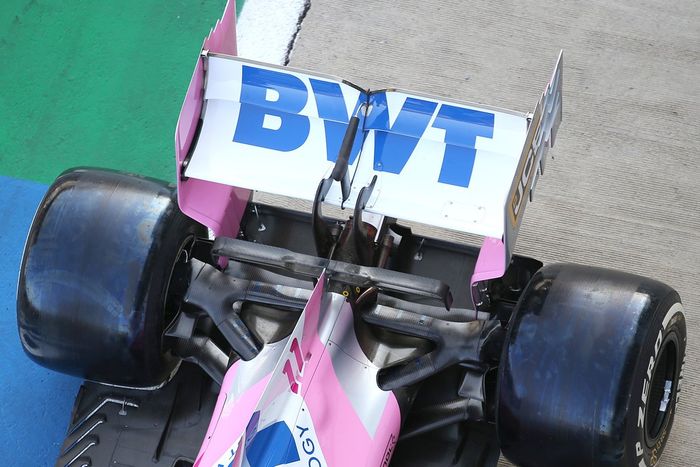

Racing Point RP20: traseira

Racing Point RP20: traseira

Foto de: Giorgio Piola

Visão geral de cima para baixo da traseira do Racing Point RP20 mostrando que a equipe não tinha instalado a suspensão traseira da Mercedes 2020 para verificação.

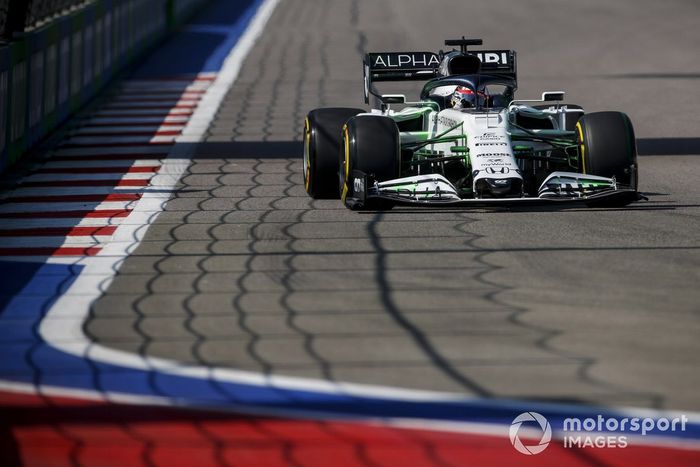

Daniil Kvyat, AlphaTauri AT01

Daniil Kvyat, AlphaTauri AT01

Foto de: Zak Mauger / Motorsport Images

Tinta flo-viz no Alpha Tauri AT01 enquanto a equipe espera obter confirmação visual das estruturas de fluxo ao redor do carro. Observe também os adesivos na asa traseira que estão sendo monitorados por câmeras de alta velocidade para que a filmagem possa ser revisada posteriormente.

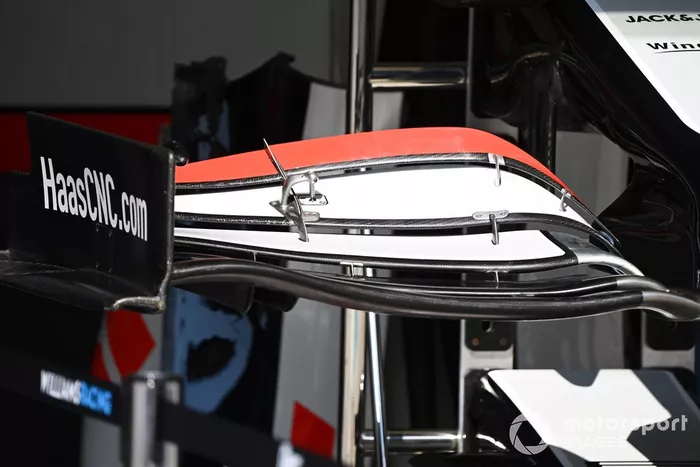

Haas F1: asa dianteira

Haas F1: asa dianteira

Foto de: Mark Sutton / Motorsport Images

Um close da asa dianteira do Haas VF20 - nada de novo aqui, mas ainda assim vale a pena dar uma olhada. Observe o acabamento de metal deixado exposto, denotando o trabalho realizado para reduzir a chance de flexão nesta região muito sensível.

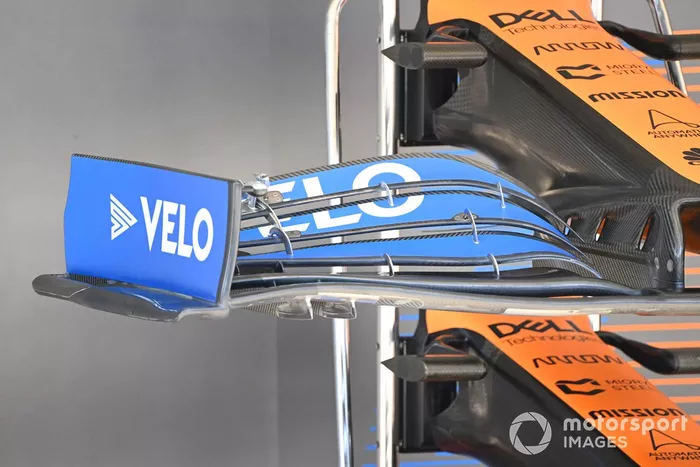

McLaren: asa dianteira

McLaren: asa dianteira

Foto de: Mark Sutton / Motorsport Images

A especificação de asa dianteira que correu até este ponto da temporada, com seu novo tratamento de plataforma superior elevada.

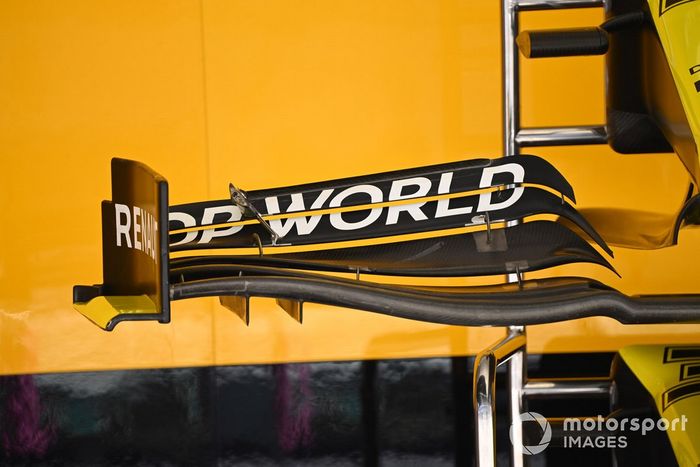

Renault: asa dianteira

Renault: asa dianteira

Foto de: Mark Sutton / Motorsport Images

A última especificação da asa dianteira da Renault com um grande Gurney fixado na borda posterior da aba superior.
Renault: asa dianteira

Renault: asa dianteira

Foto de: Mark Sutton / Motorsport Images

Para efeito de comparação, a asa da Renault sem o Gurney instalado.

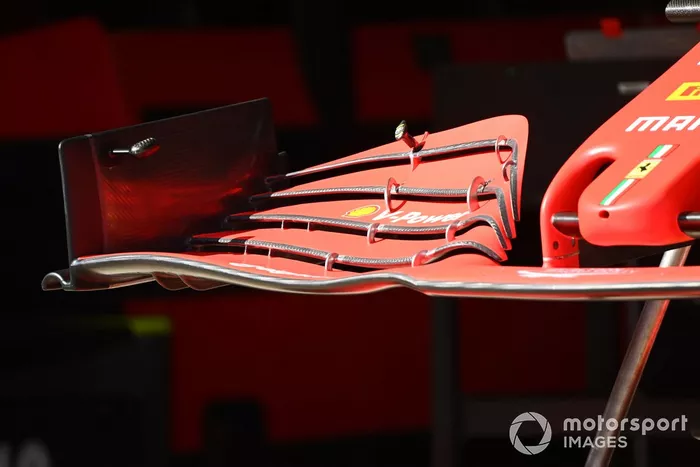

Ferrari: asa dianteira

Ferrari: asa dianteira

Foto de: Mark Sutton / Motorsport Images

Uma olhada na asa dianteira da Ferrari com suas pontas curvas e faixas se afastando da borda dianteira da placa principal. Observe também que esta é a configuração com a plataforma arqueada, não a versão plana.

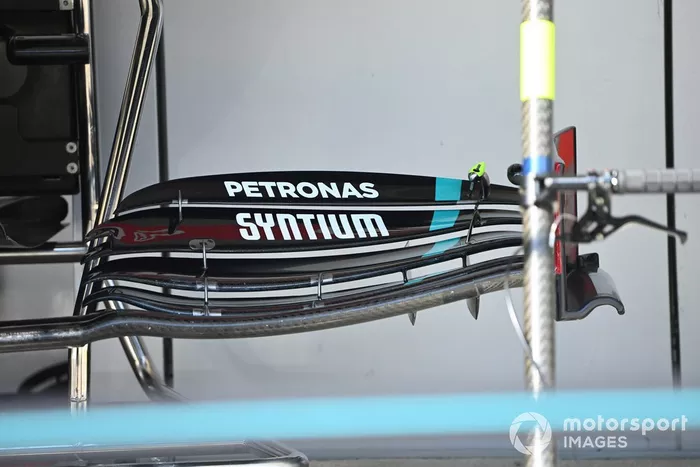

Mercedes: asa dianteira

Mercedes: asa dianteira

Foto de: Mark Sutton / Motorsport Images

A Mercedes parece ter retornado à especificação anterior da asa dianteira para o GP da Rússia, com o flap secundário dividido.
Mercedes

Mercedes

Foto de: Mark Sutton / Motorsport Images

Uma das várias configurações de carroceria que a Mercedes tem disponível na Rússia para obter o resfriamento correto.
Lando Norris, McLaren MCL35

Lando Norris, McLaren MCL35

Foto de: Mark Sutton / Motorsport Images

Equipamento montado atrás das rodas dianteiras do McLaren MCL35 para a equipe procurar dados nas estruturas de fluxo de ar.
Lando Norris, McLaren MCL35, com tinta flo-viz

Lando Norris, McLaren MCL35, com tinta flo-viz

Foto de: Mark Sutton / Motorsport Images

O McLaren MCL35 de Lando Norris com resquícios de tinta flo-viz dos testes consecutivos que a equipe estava fazendo com o novo bico e asa dianteira em comparação com a configuração antiga.
Nicholas Latifi, Williams FW43

Nicholas Latifi, Williams FW43

Foto de: Charles Coates / Motorsport Images

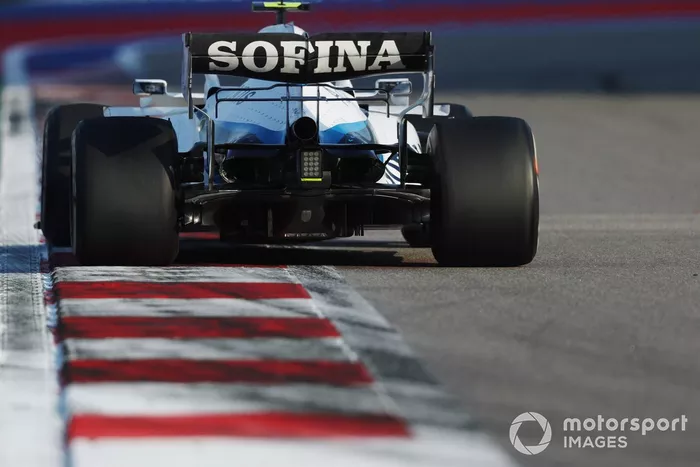

Uma foto traseira do Williams FW43 mostrando a asa traseira em forma de colher.
Alex Albon, Red Bull Racing RB16

Alex Albon, Red Bull Racing RB16

Foto de: Charles Coates / Motorsport Images

Uma olhada na traseira do Red Bull RB16.
Esteban Ocon, Renault F1 Team R.S.20

Esteban Ocon, Renault F1 Team R.S.20

Foto de: Charles Coates / Motorsport Images

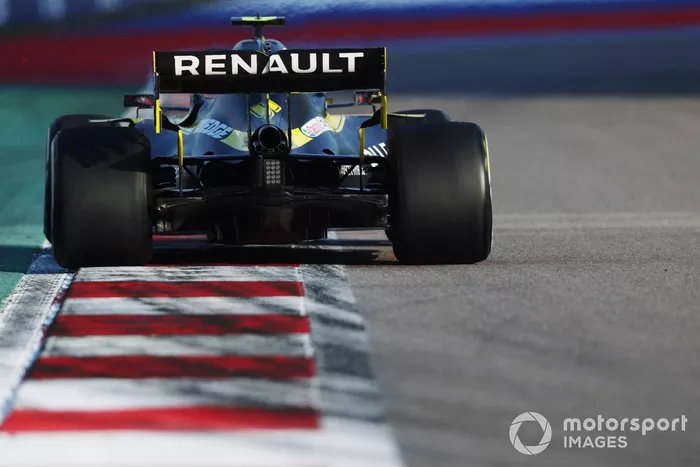

A traseira do Renault RS20, que parece preferir um downforce relativamente baixo e uma solução de baixo resfriamento quando comparado com alguns rivais.
Lando Norris, McLaren MCL35

Lando Norris, McLaren MCL35

Foto de: Charles Coates / Motorsport Images

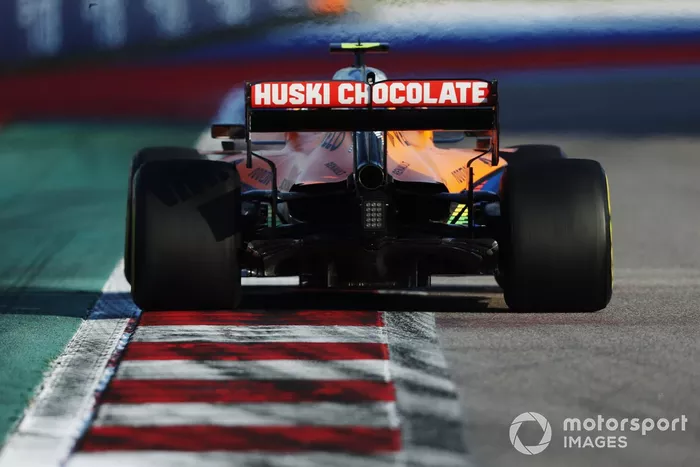

Uma visão traseira do McLaren MCL35 mostrando a asa, o difusor e a solução de resfriamento sendo usada neste fim de semana.
